2
3
4

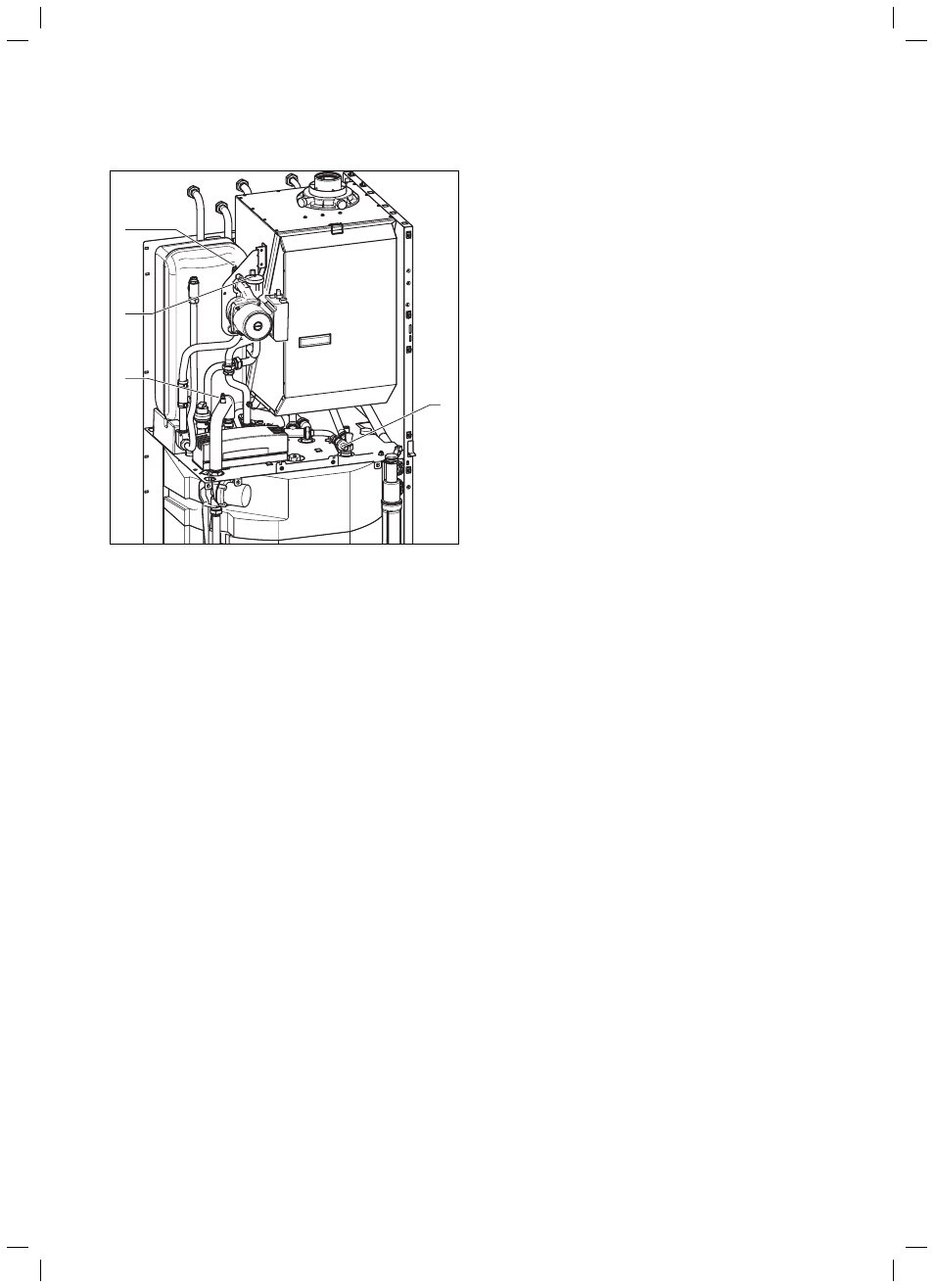

Рис. 6.1 Устройство заполнения и опорожнения котла
Пояснение:
1 Воздуховыпускной ниппель со стороны отопления
2 Колпачок быстродействующего воздухоотводчика
3 Воздуховыпускной ниппель со стороны бытовой воды
4 Кран заполнения и опорожнения
Перед собственно заполнением тщательно промойте отопи-
тельную установку.
Ослабьте крышку быстродействующего воздухоотводчика (2)
на насосе на один-два оборота (прибор автоматически обез-
воздушивается в режиме непрерывной эксплуатации посредс-
твом быстродействующего обезвоздушивателя).
Откройте все термостатные вентили устройства.
Соедините посредством шланга внешний кран заполнения и
опорожнения установки (или поставить со стороны строения,
или содержится в соединительной консоли Vaillant) с разбор-
ным клапаном холодной воды.
i
Если не должно быть никакого внешнего крана
заполнения и опорожнения, то можно также
использовать кран заполнения и опорожнения (4)
в приборе.
Откройте воздуховыпускной ниппель (1).
В зависимости от консоли откройте воздуховыпускные нип-
пели либо краны заполнения и опорожнения в подающей или
отводящей линиях отопления.
i
Воздуховыпускные ниппели /краны заполнения и
опорожнения интегрированы в соединительную
принадлежность. Если эта принадлежность не
используется, то необходимо создать возможность
обезвозвоздушивания со стороны строения.
>
>
>
>
>
>
Медленно откройте наполнительный кран и разборный кла-
пан и доливайте воду до тех пор, пока из воздуховыпускных
ниппелей/кранов заполнения и опорожнения не пойдет вода.
Заполняйте установку, пока ее давление не будет составлять
100 – 200 кПа.
Закройте все воздуховыпускные ниппели/краны заполнения и
опорожнения.
Закройте водоразборный клапан.
Обезвоздушьте все радиаторы.
Еще раз считайте значение давления на дисплее. Если давле-
ние установки упало, заполните ее еще раз и повторно обез-
воздушьте.
i
При нажатии на кнопку „-“ на дисплее в течении
пяти секунд отображается давление.
акройте наполнительное устройство и снимите шланг.
Проверьте все подсоединения и всю установку на герметич-
ность.
6.1.3
Заполнение и продувка аппарата со стороны
горячей воды
i
Для обезвоздушивания дополнительно можно
использовать диагностическую программу P.0
Обезвоздушивание. Соблюдайте при этом поря-
док действия, как описано в главе 9.4.
Чтобы достичь оптимального обезвоздушивания, во
время программы обезвоздушивания следует пери-
одически брать в небольших количествах бытовую
воду из разборной точки, находящейся рядом.
i
При жесткости воды от 16,8°dH (немецкий градус
жесткости) умягчить питьевую воду, чтобы избежать
дополнительных работ по техобслуживанию!
Откройте запорный клапан холодной воды со стороны строе-
ния.
Заполните интегрированный накопитель и контур горячей
воды, открывая все разборные точки горячей воды до тех пор,
пока не пойдет вода.
Как только во всех точках разбора горячей воды начинает выхо-
дить вода, контур горячей воды заполнен и обезвоздушен.
Обезвоздушьте прибор со стороны горячей воды посредс-
твом воздуховыпускных ниппелей (3) на трубе между насосом
и вторичным теплообменником, см. рис. 6.1.
>
>
>
>
>
>
>
>
>
>
>
6 Ввод в эксплуатацию отопителя
