42
Руководство по установке и техобслуживанию ecoCOMPACT 0020040937_03
1
2
3
10
7
9
4
8
5
6

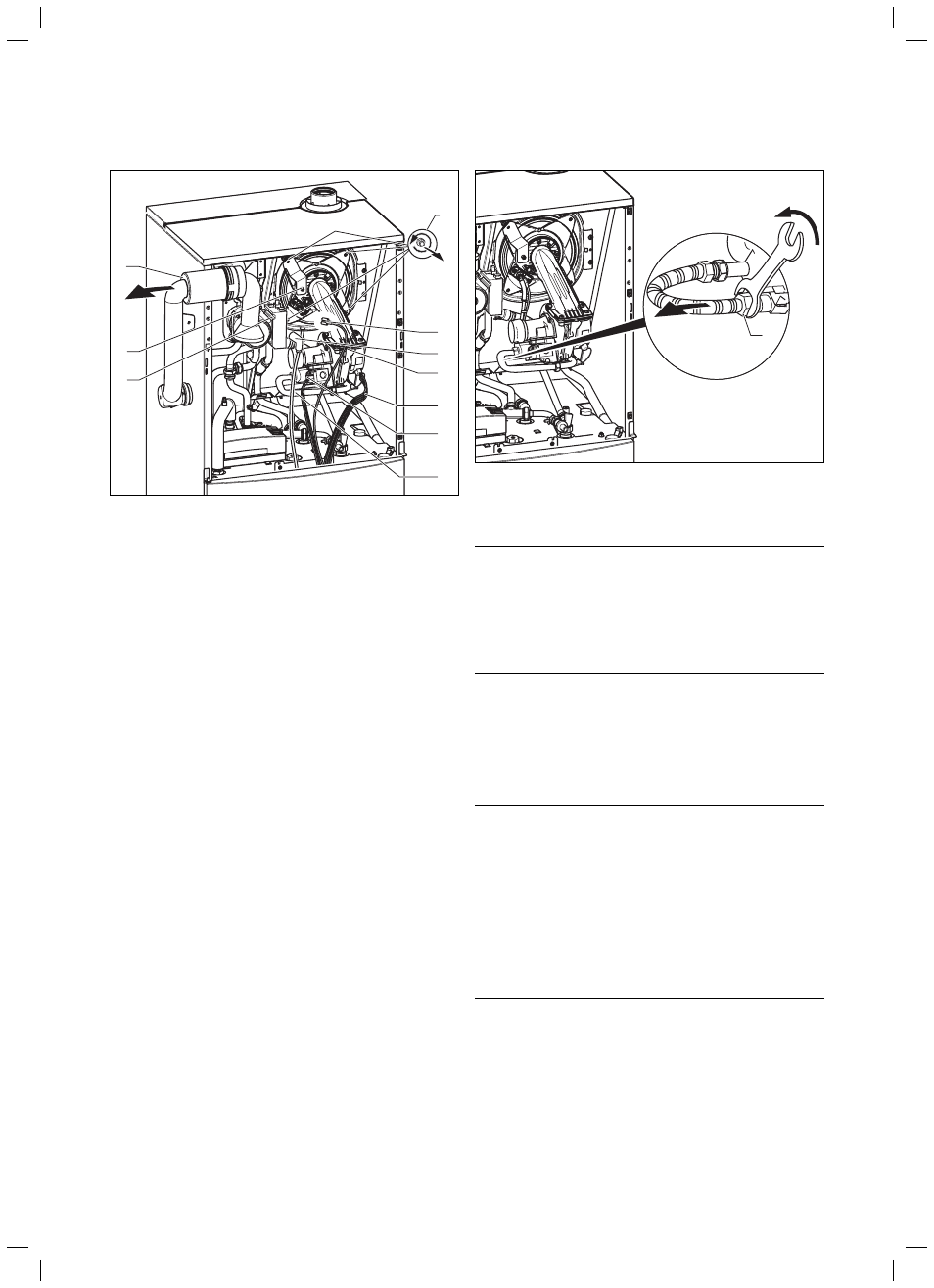

Рис. 8.2 Демонтаж модуля горелки
Пояснение (рис. 8.2):
1 Гайки дверцы горелки
2 Заземляющий
провод
3 Запальный
провод
4 Модуль
горелки
5 Кабель двигателя вентилятора
6 Кабель газовой арматуры
7 Подводящая линия газа
8 Интегральный конденсационный теплообменник
9 Крепежный болт воздухозаборника
10 Удлинитель всасывающей трубы
При демонтаже соблюдайте следующий порядок действий:
Закройте подачу газа к прибору.
Откиньте крышку распределительной коробки.
Откройте камеру пониженного давления.
Удалите болт (9), поверните удлинитель всасывающей трубы к
себе (10) и снимите всасывающий штуцер.
Снимите провод зажигания (3) и заземления (2).
Снимите кабель (5) на двигателе вентилятора и кабель (6) на
газовой арматуре.
>
>
>
>
>
>
7
Рис. 8.3 Отделение подводящей линии газа
Отделите подводящую линию газа (7).
Удалите четыре гайки (1), см. рис. 8.2.
b
Осторожно!
Опасность повреждения подводящей линии
газа!
Подводящая линия газа может быть повреждена при
нагрузке.
Не подвешивайте модуль горелки на гибкую под-
водящую линию газа.
Снимите модуль горелки (4) с интегрального конденсацион-
ного теплообменника (8), см. рис. 8.2.
После демонтажа горелки проверьте интегральный конденса-
ционный теплообменник на повреждения и загрязнения и при
необходимости выполните очистку конструктивных узлов
согласно следующим разделам
a
Опасно!
Опасность ожогов и травмирования из-за выхода
горячих продуктов сгорания!
Заменяйте уплотнение и самостопорящиеся
гайки (1, Рис. 8.6) на модуле горелок
(арт.-№: 0020025929) после каждого демон-
тажа модуля (например, при проведении работ
по техническому обслуживанию и сервисных
работ).
Замените изоляционный слой, если у него есть
признаки таких повреждений (арт. № 210 734).
>
>
>
>
>
>
>
8 Осмотр и техобслуживание
