22
Посібник з монтажу й техобслуговування ecoCOMPACT 0020040937_03
bar
1
3
4
5
6
2

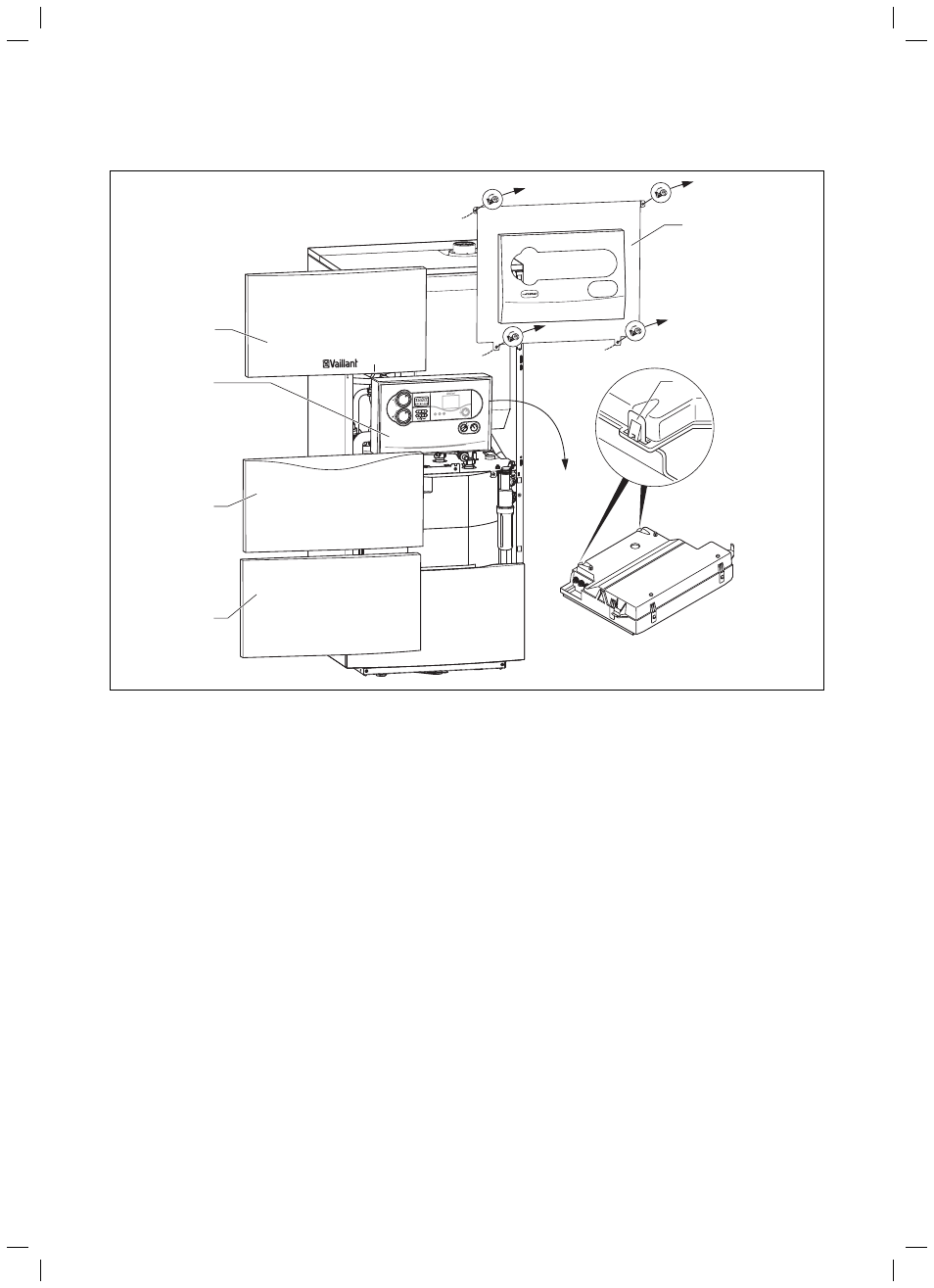

Мал. 5.6 Демонтаж обшивання приладу
Кабелі мережної й низької напруги (напр., що живить проводку
датчика) повинні бути прокладені окремо.
При сполучній електропроводці дотримуйтеся наступного
порядку дій, див. Мал. 5.6:
Зніміть передні частини обшивання (3) і (6) дверцята (4).
Відгвинтіть заслінку (1).
Відкиньте розподільну коробку (5) уперед.
Від'єднайте задню частину кришки розподільної коробки (2) і
відкиньте її вперед.
Підведіть проводку, напр., мережеву з’єднувальну проводку,
з’єднувальні проводки до регулювальних приладів або зовніш-
ніх насосів через уведення для кабелю в задній стінці приладу
(27, мал. 2.1), а потім через прилад у розподільну коробку.
Закріпіть проведення за допомогою пристроїв для зменшення
розтягання (1, Мал. 5.7).
Зачистіть ізоляцію на кінцях жив і проведіть підключення від-
повідно до розділів 5.9.1 - 5.9.2.
Після цього закрийте задню кришку розподільної коробки й
притисніть її, щоб вона зафіксувалася з характерним клацан-
ням.
Високо відкиньте розподільну коробку.
Установіть передню частину обшивки.
>
>
>
>
>
>
>
>
>
>
5 Монтаж
