4.5 Необхідні мінімальні відстані для установки
600
1601)
1

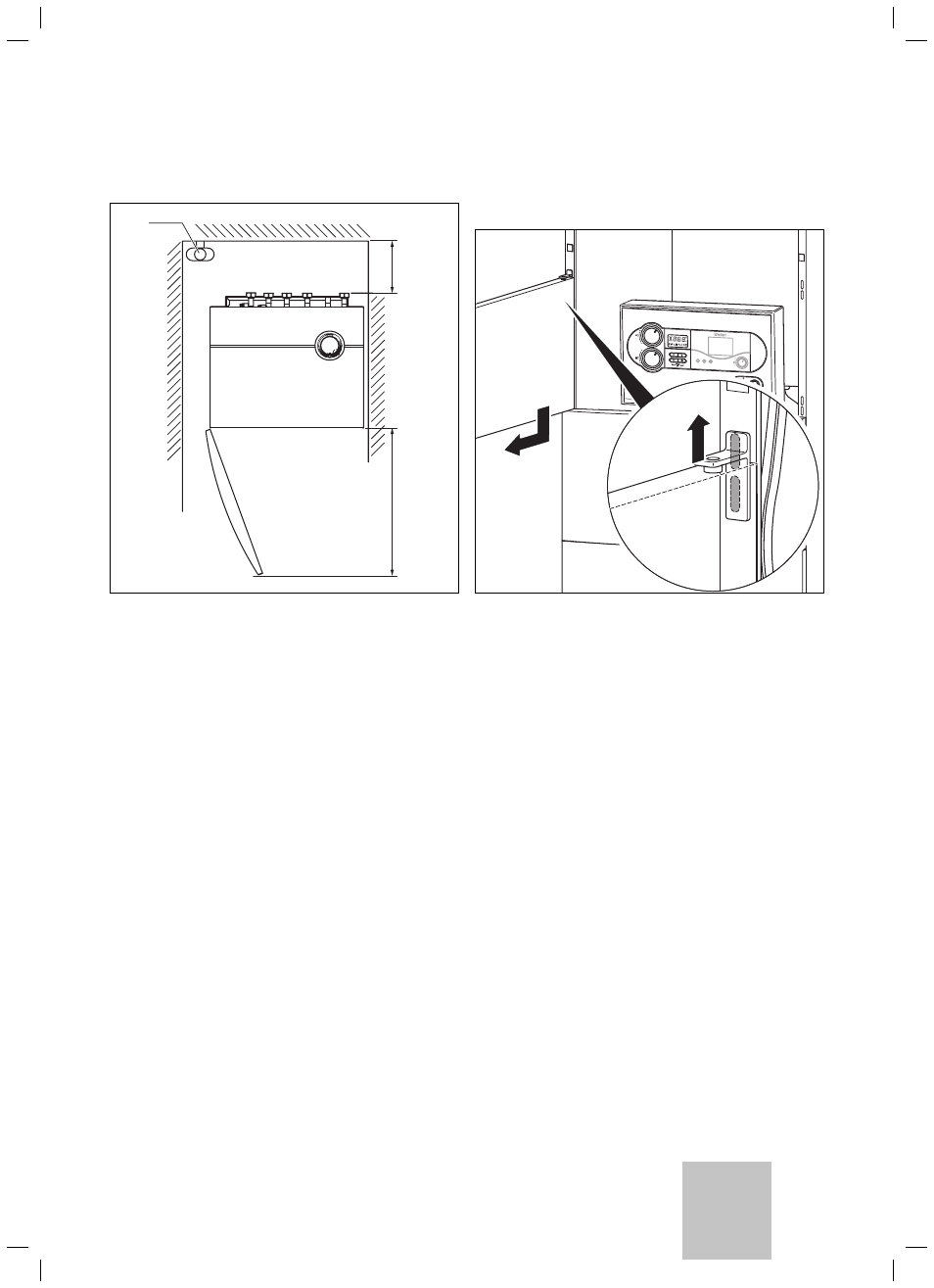

Мал. 4.8 Відстані при установці (розміри в мм)
1) Необхідна мінімальна відстань у сполученні із приладдям консолі
приєднання до стіни.
Немає необхідності в дотриманні відстані між приладом і буді-
вельними конструкціями із займистих будматеріалів або із зай-
мистими частинами, тому що при номінальній тепловій потуж-
ності приладу виникаюча температура не перевищує припус-
тиму в 85 °C (мінімальна відстань від стіни 5 мм).
Необхідні мінімальні відстані для установки вказані на мал. 4.8.
Проте, зверніть увагу, що поруч із приладом повинне залишатися
досить вільного простору, щоб можна було безпечно розмістити
зливальні шланги над зливальною вирвою (1). Злив повинен здійс-
нюватися на очах.
Над приладом повинне бути як мінімум 300 мм вільного про-
стору.
Залежно від дверного упору необхідно дотримувати мінімальної
відстані від стіни в 5 мм, щоб забезпечити бездоганне відкривання
дверцят обшивання.
4.6 Видалення дверцят і заміна дверного упору
При необхідності Ви можете витягти дверцята.
2.
bar
1.
Мал. 4.9 Видалення дверцят
Спочатку стягніть уперед верхню частину обшивання.
Зруште відкриті дверцята з відкритим шарніром наверх.
Витягніть двері долілиць із шарніра. >
>
>
