36
Посібник з монтажу й техобслуговування ecoCOMPACT 0020040937_03
7.2.6 Установка
максимальної
температури
накопичувача
Максимальна температура накопичувача з боку заводу
настроєна на 60 °C. Її можна настроїти в пункті діагностики
„d.20“ у діапазоні від 50 до 70 °C.
7.3 Настроювання
потужності
насосу
i
У пункті діагностики “d.29” на 1-му рівні діагнос-
тики можна вважати об'ємна витрата з боку опа-
лення при працюючому опалювальному насосі.
При настроюванні потужності насоса необхідно
відкрити все панельне опалення (напр., підлогове)
і всі вільні опалювальні поверхні (напр., радіатори,
конвектори).
Прилади ecoCOMPACT оснащені насосами з регулюванням
частоти обертання, які автоматично адаптуються до гідравлічних
умов опалювальної системи.
При необхідності потужність насоса можна фіксовано настроїти
вручну в пункті діагностики „d.14“, вибравши одну з п'яти щаблів
53, 60, 70, 85 або 100 % максимально можливої потужності.
Регулювання частоти обертання „автомат.“ при цьому відключена.
i
Якщо в опалювальній системі встановлений гідрав-
лічний роздільник, то рекомендується виключити
регулювання частоти обертання й установити про-
дуктивність насоса на 100 %.
53 %
70 %
60 %
85 %
400
350
300
250
200
150
100
50
0
0
100 200
300
400 500
600
700
800 900 1000 1100 1200 1300 1400
100 %
VSC 196/2-C

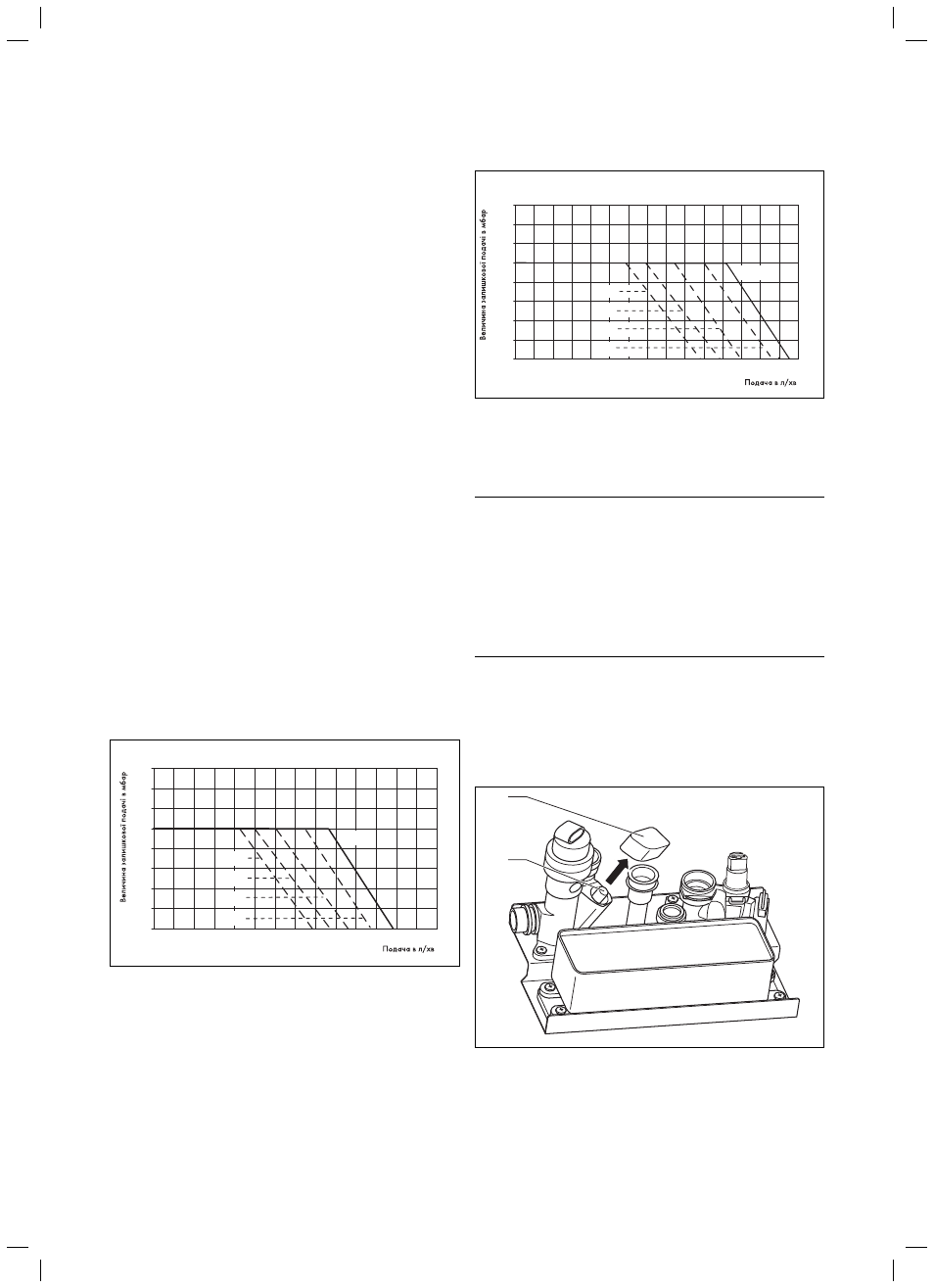

Мал. 7.2 Характеристична крива насоса VSC 196/2
0
100 200
300 400 500
600 700
800 900 1000 1100 1200 1300 1400 1500
400
350
300
250
200
150
100
50
0
53 %
70 %
60 %
85 %
100 %
VSC 246/2-C / VSC 306/2-C
Мал. 7.3 Характеристична крива насоса VSC 246/2, VSC 306/2
7.4 Настроювання
пропускного
клапана
a
Увага!
Небезпека пошкодження через неправильну екс-
плуатацію!
Якщо тиск на пропускному клапані підвищується
(обертання вправо), при потужності насоса нижче
100 % може виникнути неправильний режим експлу-
атації приладу.
У цьому випадку встановіть потужність насоса у
пункті діагностики „d.14“ на 5 = 100 %.
Пропускний клапан перебуває на клапані перемикання по пріо-
ритеті.
Тиск настроюється в діапазоні між 170 і 350 гПа. Попередньо
встановлено прибл. 250 гПа (середнє положення). За оберт
настановного гвинта тиск змінюється прибл. на 10 гПа. Обертан-
ням вправо тиск підвищується, а обертанням уліво знижується.
2
1
Мал. 7.4 Настроювання пропускного клапана
Зніміть захисний ковпачок (1).
Відрегулюйте тиск на настановному гвинті (2).
Вставте захисний ковпачок назад.
>
>
>
>
7 Адаптація до опалювальної установки
