44
Руководство по установке и техобслуживанию ecoCOMPACT 0020040937_03
8.5.5 Установка
модуля
горелки
1

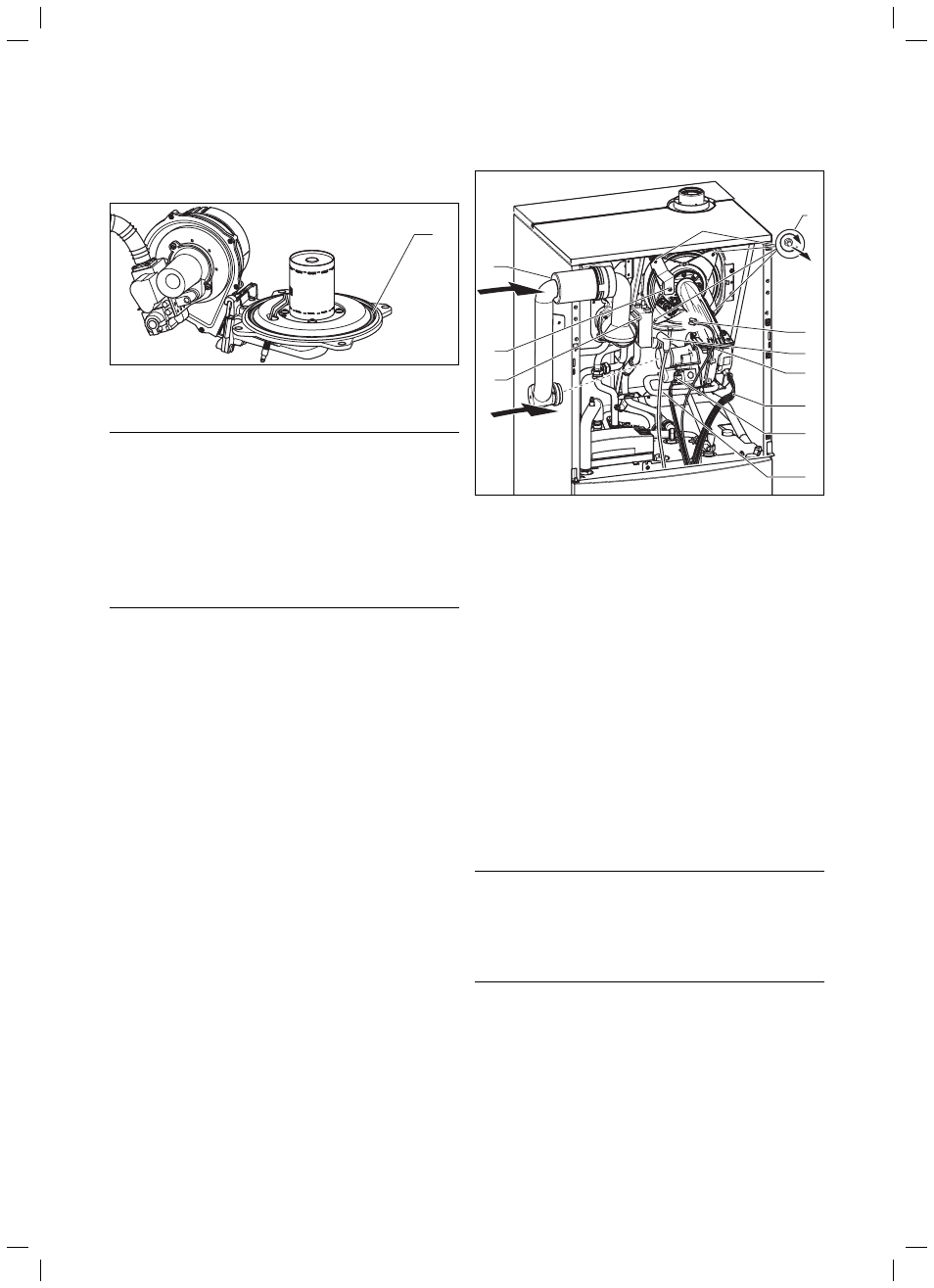

Рис. 8.6 Замена уплотнения дверцы горелки
Установите новое уплотнение (1) в дверцу горелки.
a
Опасно!
Опасность ожогов и травмирования из-за выхода
горячих продуктов сгорания!
Заменяйте уплотнение (1) и самостопорящиеся
гайки на модуле горелок (арт.-№: 0020025929)
после каждого демонтажа модуля (например,
при проведении работ по техническому обслужи-
ванию и сервисных работ).
Замените изоляционный слой, если у него есть
признаки таких повреждений (арт. № 210 734).
>
>
>
1
2
3
10
7
9
4
8
5
6
Рис. 8.7 Демонтаж модуля горелки
Пояснение (рис. 8.7):
1 Гайки уплотнения дверцы горелки
2 Заземляющий
провод
3 Запальный
провод
4 Модуль
горелки
5 Кабель двигателя вентилятора
6 Кабель газовой арматуры
7 Подводящая линия газа
8 Интегральный конденсационный теплообменник
9 Крепежный болт воздухозаборника
10 Удлинитель всасывающей трубы
Вставьте модуль горелки (4) в интегральный конденсационный
теплообменник (8).
Плотно привинтите крест накрест четыре гайки (1).
Установите удлинитель всасывающей трубы (10) на всасыва-
ющий штуцер и закрепите его болтом (9).
Подсоедините подающую линию газа (7) с новым уплотне-
нием к газовой арматуре. При этом используйте для удержи-
вания поверхность для ключа на подвижной подающей линии
газа.
a
Опасно!
Опасность отравления и пожара из-за непра-
вильной работы!
Газ может утекать через неплотности.
Проверьте герметичность газового штуцера (7) с
помощью аэрозоли для поиска утечки!
Вставьте провод зажигания (3) и заземления (2).
Вставьте кабель (5) на двигателе вентилятора и кабель (6) на
газовой арматуре.
Закройте камеру пониженного давления.
>
>
>
>
>
>
>
>
8 Осмотр и техобслуживание
