20
Руководство по установке и техобслуживанию ecoCOMPACT 0020040937_03
1
2
3
4
1

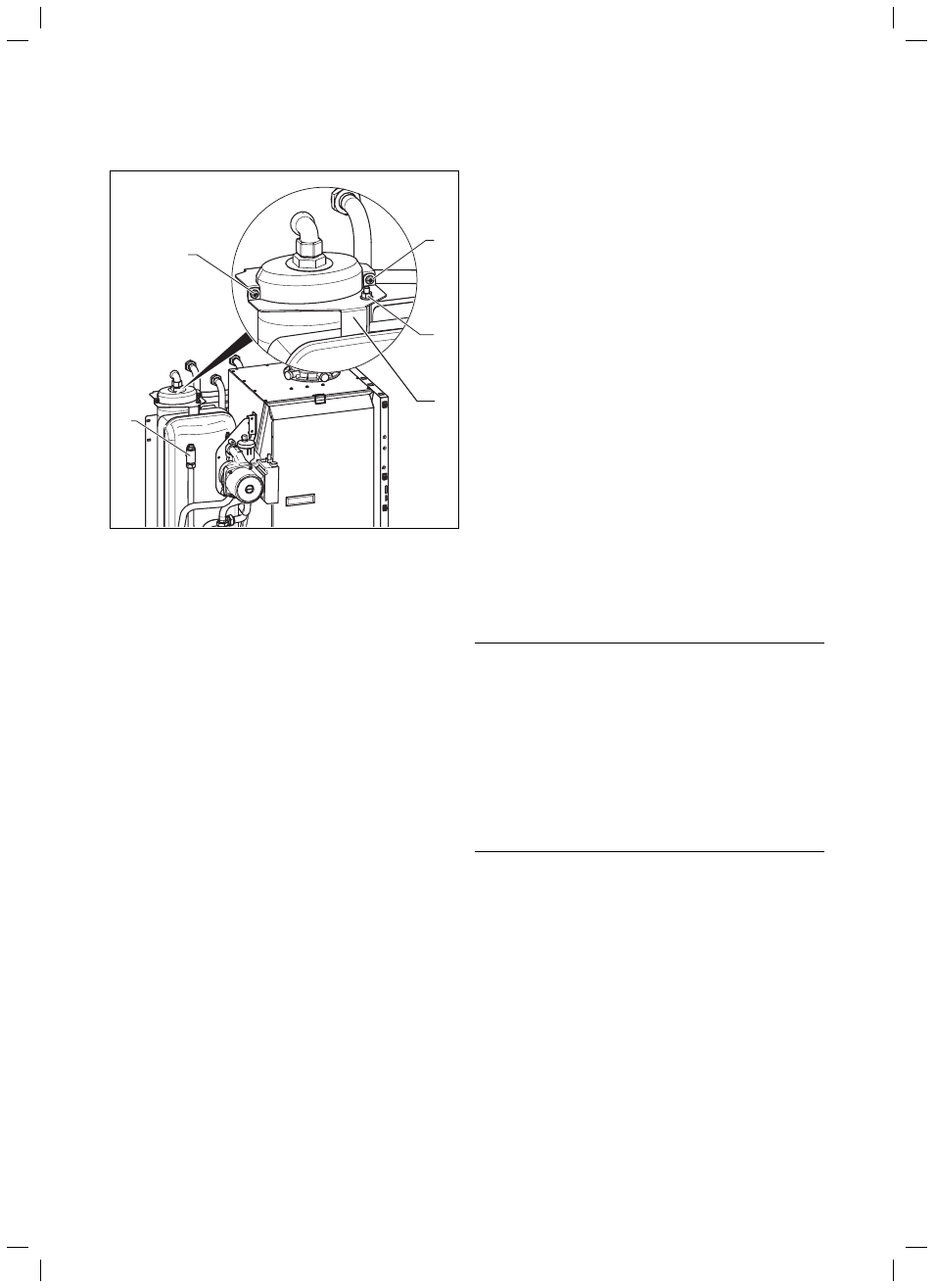

Рис. 5.3 Сборка/разборка расширительного бака горячей воды
Пояснение:
1 Болт
2 Гайка
3 Зажим
4 Тройник
Если, исходя из условий места, расширительный бак горячей
воды на 4 литра должен собираться/разбираться спереди, то
расширительный бак отопления сначала необходимо извлечь.
Закройте сервисные краны в контуре горячей воды, при необ-
ходимости в отопительном контуре тоже.
Если необходимо разобрать расширительный бак отопления,
опорожните прибор со стороны отопления.
Затем отсоедините гибкий шланг от тройника (4) на расшири-
тельном баке.
Ослабьте болт крепления на боковой обшивке.
i
Закройте тройник заглушкой и используйте его в
качестве ручки при извлечении расширительного
бака.
>
>
>
>
Извлеките расширительный бак из прибора по диагонали
вперед.
Спустите в приборе столько воды со стороны питьевой, чтобы
сверху накопителя больше не было столбика воды.
Ослабьте оба винта (1).
Ослабьте гайку (2) на анкерной штанге.
Снимите подставку (3) с расширительного бака.
Положите защиту кромок в подставку расширительного бака
горячей воды.
Установите расширительный бак горячей воды в свободное
пространство между задней стенкой прибора и расширитель-
ным баком отопления. Разместить расширительный бак горя-
чей воды таким образом, чтобы его можно было без сопро-
тивления вставить в обшивку из ППС.
При необходимости поставьте расширительный бак отопле-
ния в обшивку из ППС.
При необходимости монтируйте гибкий шланг на тройнике
(4) расширительного бака.
Монтируйте подставку (3) для расширительного бака.
Монтируйте два болта (1) и гайку (2) для анкерной штанги.
Снова откройте сервисные краны и проверьте герметичность
трубных соединений.
Обезвоздушьте прибор со стороны питьевой воды и при
необх. со стороны отопления.
5.7 Монтаж
воздуховода/газоотвода
a
Опасно!
Опасность отравления выходящими отработан-
ными газами!
Аппараты Vaillant сертифицированы совместно с
оригинальными системами воздуховода/газоотвода.
Использование не оригинальных вспомогательных
комплектующих Vaillant может привести к физичес-
кому, материальному ущербу и неполадкам.
Используйте только оригинальные воздуховоды/
дымоходы производства Vaillant.
Соблюдайте указания по воздуховодам/газоотво-
дам соответствующего руководства по монтажу.
>
>
>
>
>
>
>
>
>
>
>
>
>
>
>
