14

Посібник з монтажу й техобслуговування ecoCOMPACT 0020040937_03

4.4

Розміри

600

13

50

min. 3

0

0

570

196

1)

210

70

30

70

12

5

5

520

13

05

140

140

10-

3

0

2)

730

126

8

8

2

4

3

5
6
7

1

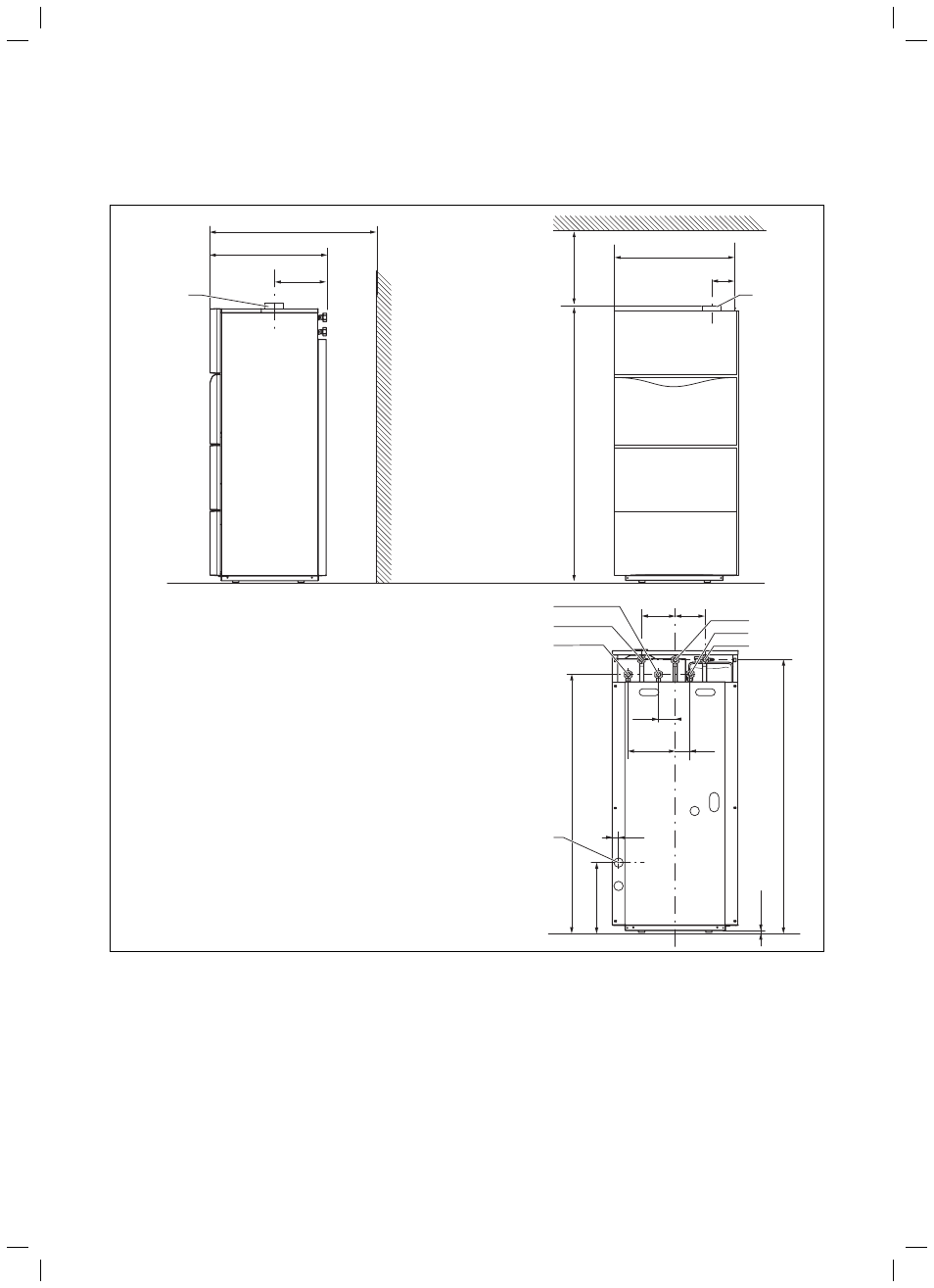

Мал. 4.7 Розміри в мм VSC INT 196/2-C 150,

VSC INT 246/2-C 170, VSC INT 306/2-C 200

Пояснення
1 Спускний отвір зливного трубопроводу для конденсаційної води
2 Циркуляційний патрубок G3/4
3 Приєднання газу G3/4
4 Патрубок холодної води (ХВ) G3/4
5 Патрубок гарячої води (ГВ) G3/4
6 Патрубок лінії подачі опалення (ЛПО) G3/4
7 Патрубок лінії відведення опалення (ЛВО) G3/4

8 Патрубок підведення повітря/відводу відпрацьованих газів

1) Необхідна мінімальна відстань у сполученні із приладдям консолі

приєднання до стіни

2) Ніжки регулюються по висоті на 20 мм

4 Установка
