Руководство по установке и техобслуживанию ecoCOMPACT 0020040937_03
7
bar
22
21
20
23
24
16
17
18
19
28
30
32
26
25
29
27
31
33
15
1
2
6
7
14
13
12
11
10
9
8
3
4
5
34

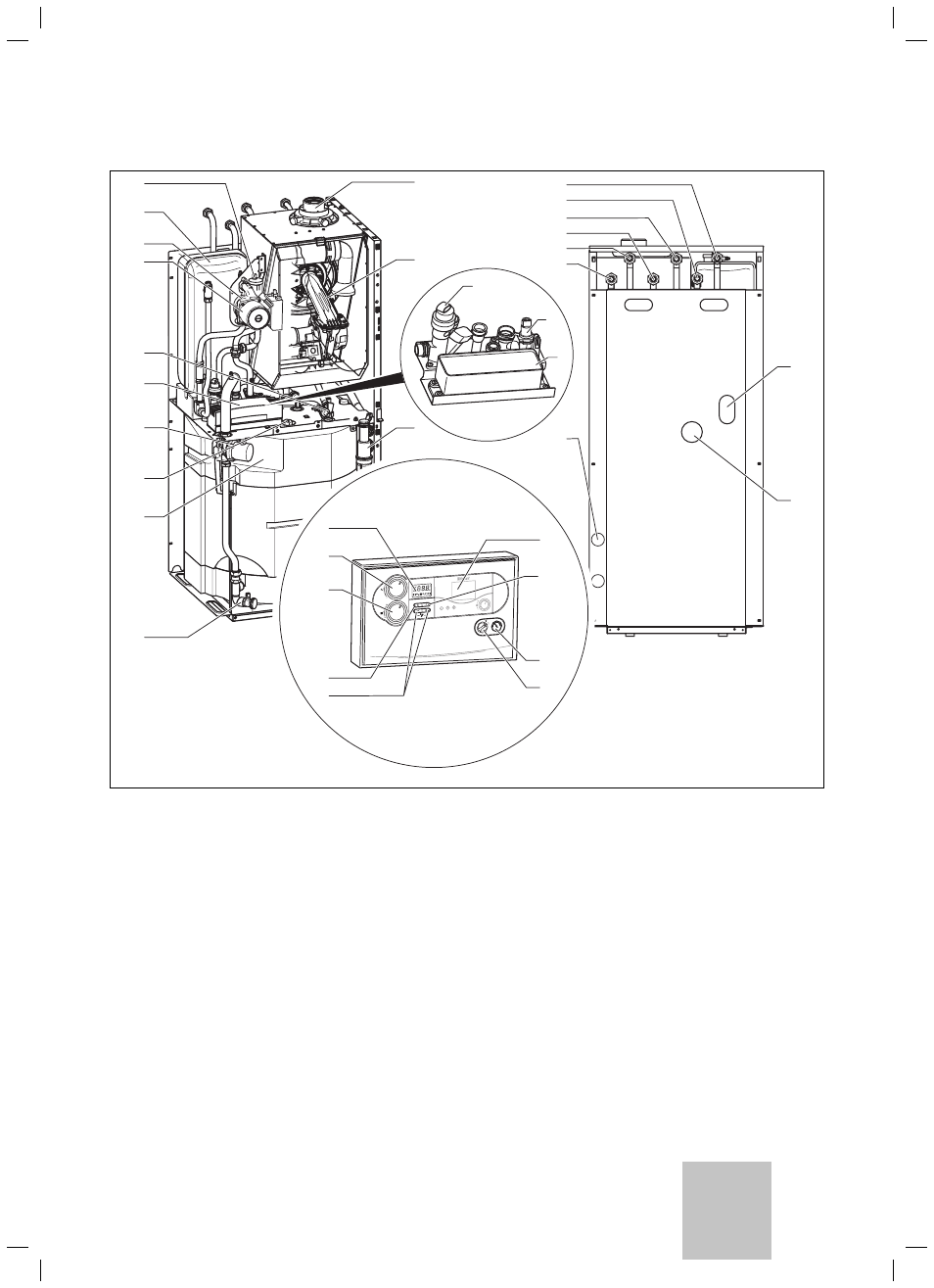

Рис. 2.1 Обзор функциональных элементов
Пояснение:
1 Патрубок подвода воздуха/отвода отработанных газов
2 Камера пониженного давления с компактным термомодулем
3 Клапан переключения по приоритету
4 Датчик
давления
5 Вторичный
теплообменник
6 Сифон конденсационной воды
7 Кран опорожнения накопителя
8 Пластинчатый накопитель с изолирующими оболочками
9 Магниевый защитный анод
10 Насос для заполнения накопителя
11 Гидравлический блок
12 Патрубок для заполнения и опорожнения котла
13 Отопительный насос
14 Датчик расхода
15 Расширительный бак отопления
16 Автоматический быстродействующий воздухоотводчик
Элементы управления распределительной панели:
17 Поле для установки регулятора
18 Кнопка вызова информации
19 Манометр
20 Главный выключатель ВКЛ/ВЫКЛ
21 Кнопки настройки
22 Кнопка устранения сбоев
23 Регулятор температуры подающей линии
24 Регулятор температуры накопителя
25 Дисплей
Штуцеры на задней стенке котла:
26 Вывод труб
27 Кабельный ввод
28 Вывод сливного трубопровода конденсационной воды
29 Циркуляционный патрубок (ГВ)
30 Газовое подсоединение
31 Патрубок холодной воды накопителя (ХВ)
32 Патрубок горячей воды накопителя (ГВ)
33 Патрубок подающей линии отопления (ПЛО)
34 Патрубок отводящей линии отопления (ОЛО)
