42
Посібник з монтажу й техобслуговування ecoCOMPACT 0020040937_03
1
2
3
10
7
9
4
8
5
6

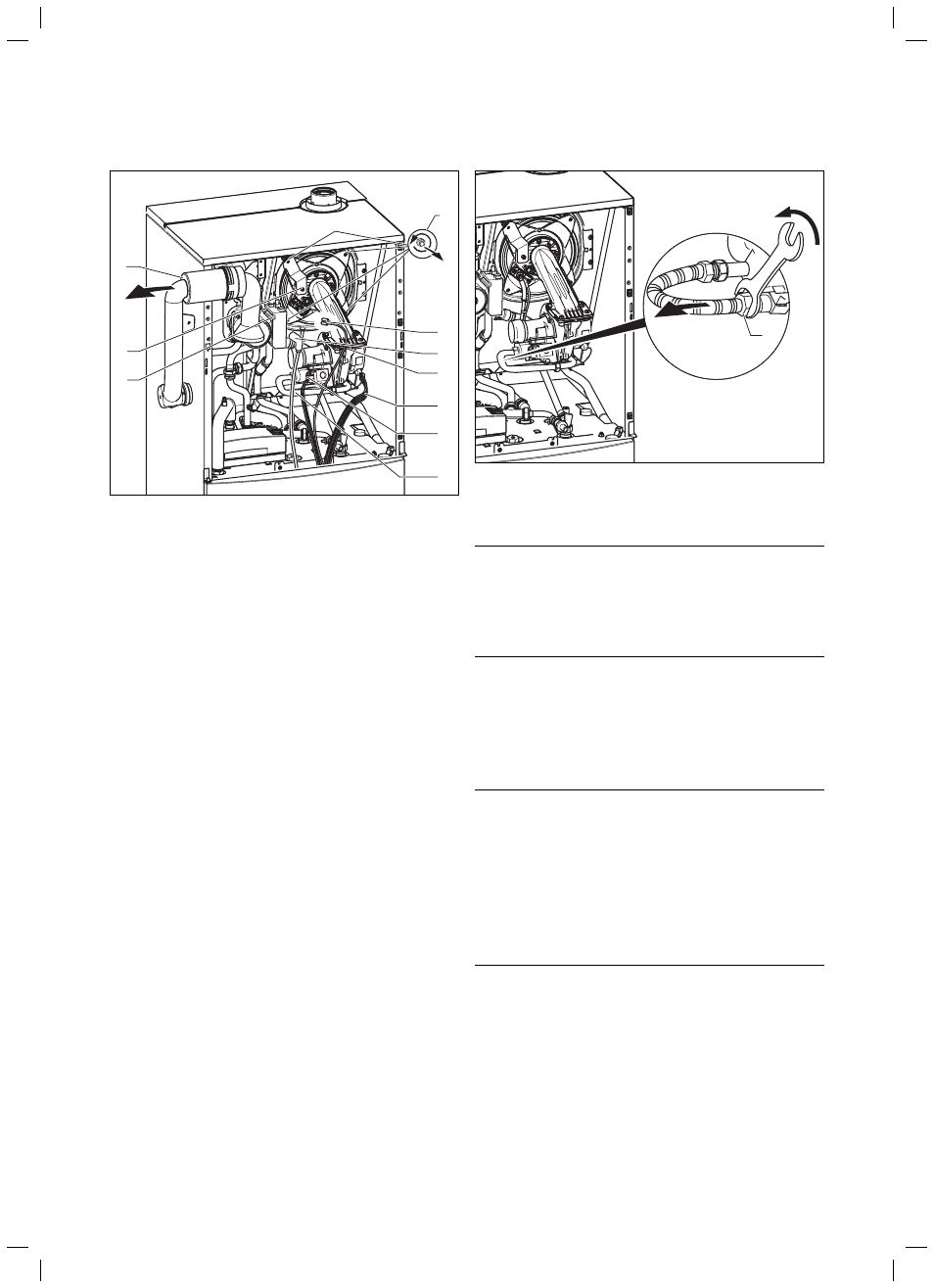

Мал. 8.2 Демонтаж модуля пальника
Пояснення (мал. 8.2):
1 Гайки двері пальника
2 Заземлення
3 Провід
запалення
4 Модуль
пальника
5 Кабель двигуна вентилятора
6 Кабель газової арматури
7 Підведення
газу
8 Інтегральний конденсаційний теплообмінник
9 Кріпильний гвинт всмоктувальної повітряної труби
10 Подовжувач всмоктувальної труби
При демонтажі дотримуйтеся наступного порядку дій:
Закрийте подачу газу до приладу.
Відкиньте кришку розподільної коробки.
Відкрийте камеру зниженого тиску.
Видаліть болт (9), поверніть подовжувача усмоктувальної
труби до себе (10) і зніміть усмоктувальний штуцер.
Зніміть проведення запалювання (3) і заземлення (2).
Зніміть кабель (5) на двигуні вентилятора й кабель (6) на газо-
вих арматурах.
>
>
>
>
>
>
7
Мал. 8.3 Відділення лінії підведення газу
Відокремте лінію підведення газу (7).
Видаліть чотири гайки (1), див. Мал. 8.2.
b
Обережно!
Небезпека пошкодження лінії подачі газу!
Лінія подачі газу може бути пошкоджена під час
навантаження на неї.
Не вішайте модуль пальника на гнучку лінію підве-
дення газу.
Зніміть модуль пальника (4) з інтегрального конденсаційного
теплообмінника (8), див. Мал. 8.2.
Після демонтажу пальника перевірте інтегральний конденса-
ційний теплообмінник на ушкодження й забруднення й при
необхідності виконаєте очищення конструктивних вузлів від-
повідно до наступних розділів.
a
Небезпека!
Небезпека опіків та травмування через витік
гарячих продуктів горіння!
Замініть ущільнення та гайки, що стопоряться самі,
(1, мал. 8.6) на модулі пальника (арт.
-№: 0020025929) після кожного демонтажу
модуля (напр., під час техобслуговування).
Замініть ізоляційну обшивку на модулі пальника,
якщо він має ознаки пошкодження (арт. №
210 734).
>
>
>
>
>
>
>
8 Огляд і техобслуговування
