5.7 Монтаж
повітропроводу/газовідводу
a
Небезпека!
Небезпека отруєння через потрапляння відпра-
цьованих газів!
Прилади сертифіковано разом з оригінальними сис-
темами повітропроводу/газовідводу фірми Vaillant.
Використання неоригінального приладдя, замість при-
ладдя фірми Vaillant, може призвести до травмування
осіб, матеріальних збитків та порушення функціону-
вання.
Використовуйте тільки оригінальні повітропро-
води/газовідводи фірми Vaillant.
Дотримуйтеся вказівок для повітропроводів/
газовідводів у відповідних посібниках з монтажу.

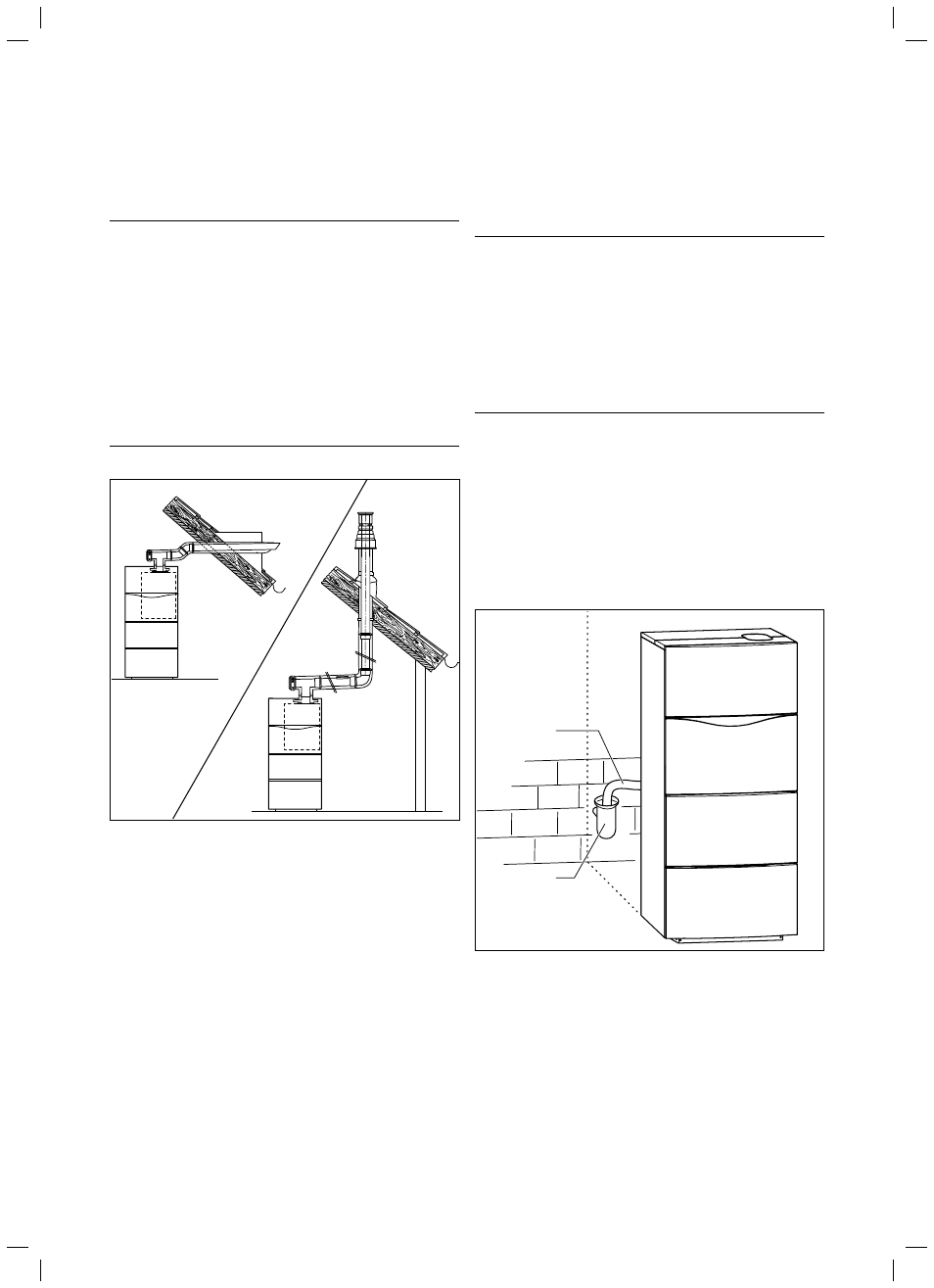

Мал. 5.4 Повітропровід/газовідвід із приладдям Vaillant (приклади)
Наступні системи повітропроводу/газовідводу пропонуються у
вигляді приладь і можуть бути скомбіновані із приладом:
Концентрична система, пластик, Ø 60/100 мм
Концентрична система, пластик, Ø 80/125 мм
Стандартно всі прилади ecoCOMPACT оснащені патрубками
підведення повітря/відводу відпрацьованих газів з Ø 60/100 мм.
Цей патрубок при необхідності може бути замінений патрубком
підведення повітря/відводу відпрацьованих газів з Ø 80/125 мм.
Вибір найбільш підходящої системи залежить від конкретного
випадку монтажу й застосування (див. також посібник з монтажу
№ 0020042464 повітропроводу/газовідводу).
Установіть повітропровід/газовідвід на підставі посібника з
монтажу, що входить в обсяг поставки приладу.
>
>
–
–
>
5.8
Монтаж зливного трубопроводу для конденсаційної
води
a
Небезпека!
Небезпека отруєння через витік відпрацьованих
газів!
Внаслідок щільного з’єднання між зливним трубопро-
водом для конденсаційної води та трубопроводом
для відпрацьованої води, сифон може виявитися пус-
тим та відбутися витік відпрацьованого газу.
З’єднання зливного трубопроводу для конденсацій-
ної води з трубопроводом для відпрацьованої
води.
Конденсаційна вода, що з’являється під час займання, відводиться
зі зливного трубопроводу для конденсаційної води через зливну
вирву до патрубка для відпрацьованої води.
i
Зливний трубопровід для відведення конденсаційної
води повинен бути прокладений з нахилом до лінії
відпрацьованої води.
2
1
Мал. 5.5 Встановлення зливного трубопроводу для конденсаційної
води
Пояснення
1 Зливний трубопровід для конденсаційної води
2 Зливальна
вирва
>
