Посібник з монтажу й техобслуговування ecoCOMPACT 0020040937_03
55
UA
Використовуйте тільки нові ущільнення й кільця круглого пере-
тину!
По закінченні робіт виконаєте експлуатаційну перевірку
(див. розділ 6.3)!
9.5.2 Заміна
пальника
a
Небезпека!
Небезпека матеріального збитку й травм людей
через недотримання правил техніки безпеки!
Перед заміною деталей урахуйте правила техніки
безпеки, що описані в розділі 9.5.1.
Демонтуйте модуль пальника, як описано в розділі 8.5.1, і
замініть пальник.
9.5.3 Заміна
єлектродів
a
Небезпека!
Небезпека матеріального збитку й травм людей
через недотримання правил техніки безпеки!
Перед заміною деталей урахуйте правила техніки
безпеки, що описані в розділі 9.5.1.
1
2
3
4

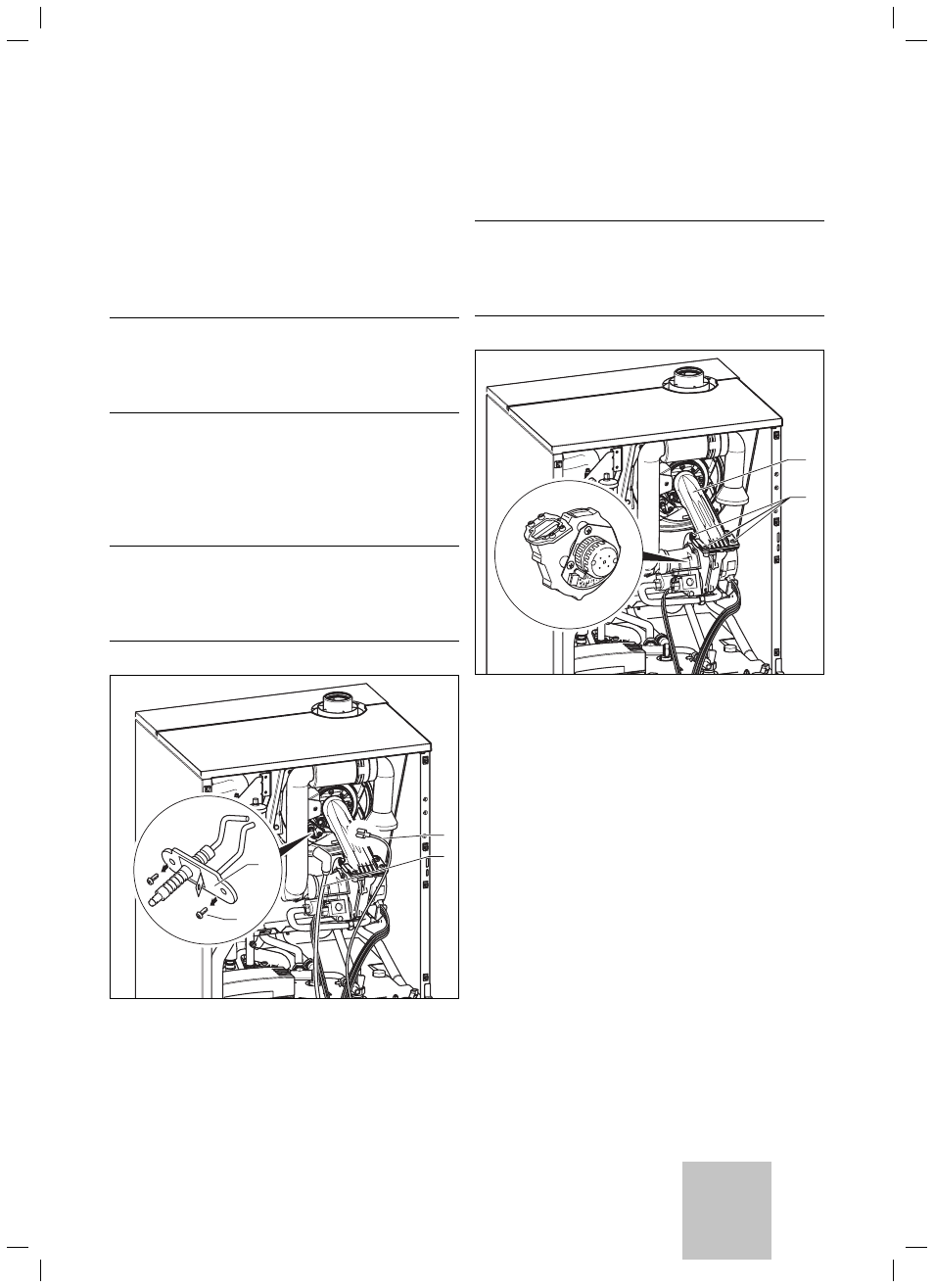

Мал. 9.1 Заміна електродів
Витягніть кабель запалювання (2) і масовий кабель (1) з елект-
рода.
Послабте обидва болти (4) на підложці (3) електрода.
Витягніть підложку разом з електродом.
Монтуйте новий електрод у зворотному порядку.
>
>
>
>
>
>
>
>
>
9.5.4 Заміна
вентилятора
a
Небезпека!
Небезпека матеріального збитку й травм людей
через недотримання правил техніки безпеки!
Перед заміною деталей урахуйте правила техніки
безпеки, що описані в розділі 9.5.1.
3
4
Мал. 9.2 Заміна вентилятора
Демонтуйте модуль пальника (3), як описано в розділі 8.5.1, і
витягніть його.
Послабте чотири кріпильних болти (4) на змішувальній трубі
газу й витягніть вентилятор.
Пригвинтіть новий вентилятор до газових арматур
(див. розділ 9.5.5).
Монтуйте весь блок „газові арматури/вентилятор“ у зворот-
ному порядку.
>
>
>
>
>
