18 Посібник з монтажу й техобслуговування ecoCOMPACT 0020040937_03
5.5 Підключення опалення
b Обережно!
Небезпека пошкоджень через неконтрольований
витік води!
Установка встановленого з’єднувального трубопро-
воду під напругою може призвести до негерметич-
ності опалювальної установки.
Стежте за тим, щоб монтаж з’єднувальних трубоп-
роводів здійснювався не під напругою!
Приєднаєте лінію подачі опалення до патрубка лінії подачі
опалення (5), див. Мал. 5.1.
Приєднаєте лінію відведення опалення до патрубка лінії відве-
дення опалення (6), див. Мал. 5.1.
Між опалювальною установкою й котлом вмонтуйте необхідні
запірні пристрої й установіть відповідні запобіжні пристрої.
5.6 Підключення приладу до водопровідних частин
b Обережно!
Небезпека пошкоджень внаслідок неконтрольо-
ваного витоку води!
Установка встановленого з’єднувального трубопро-
воду під напругою може призвести до негерметич-
ності опалювальної установки.
Стежте за тим, щоб монтаж з’єднувальних трубоп-
роводів здійснювався не під напругою!
Приєднаєте патрубок гарячої води (ГВ) (4), див. Мал. 5.1.
Приєднаєте патрубок холодної води (ХВ) (3) з відповідними
запобіжними пристроями, див. Мал. 5.1.
Приєднання циркуляційного трубопроводу
При необхідності до патрубка (1) можна приєднати циркуляцій-
ний трубопровід, див. Мал. 5.1.
>
>
>
>
>
>
>
a Небезпека!
Небезпека для здоров'я через утворення легіо-
нел!
Якщо циркуляційний трубопровід не підключений і
патрубок на накопичувачі в приладі не закритий, це
може призвести до утворення легіонел.
Закрийте патрубок циркуляційної лінії подачі на
накопичувачі в приладі,.
1
2
3

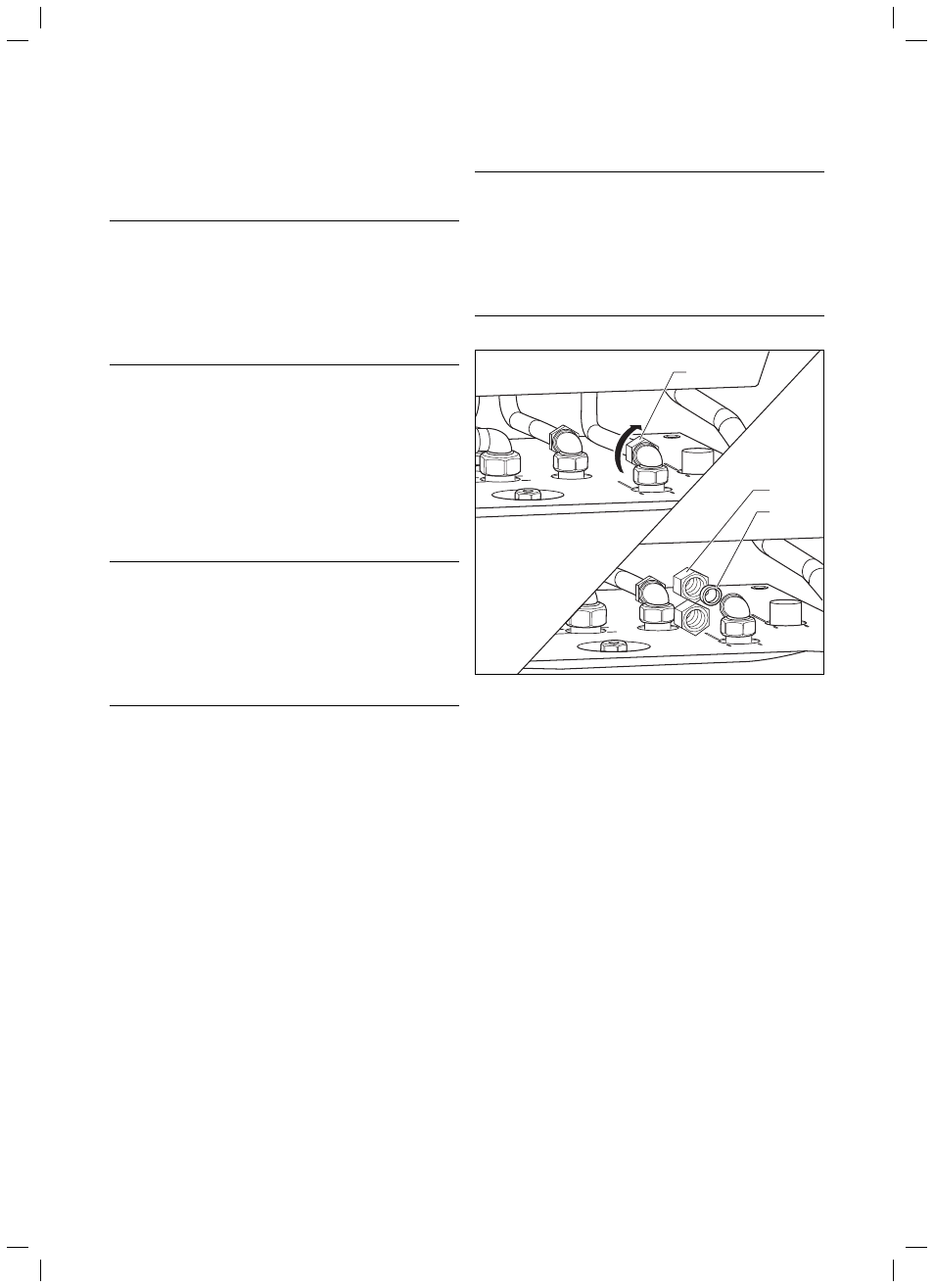

Мал. 5.2 Циркуляційний патрубок на накопичувачі
Пояснення
1 Нарізне сполучення циркуляційної труби
2 Ковпак
3 Ущільнення
При цьому дотримуйтеся наступного порядку дій:
Відкрийте прилад (порівн. мал. 5.8 та вказівки в розділі 5.9)
Відгвинтіть нарізне сполучення (1) циркуляційної труби від спо-
лучної деталі й закрийте патрубок ущільненням, що додається
(3) і ковпачком (2).
5.6.1 Складання або розбирання розширювального бака
гарячої води (як приналежність)
При величині потужності з розширювальним баком на 12 літрів
для опалення опціонально можливо монтувати розширювальний
бак гарячої води на 4 літри.
>
>
>
5 Монтаж
