Посібник з монтажу й техобслуговування ecoCOMPACT 0020040937_03 23 UA
5.9.1 Підключення мережевої з’єднувальної проводки
b Обережно!
Небезпека зіпсування електроніки!
Електроніка може бути зіпсована через живлення від
мережі на неправильних штекерних клемах системи
ProE.
Приєднуйте мережеву з’єднувальну проводку
тільки до призначених для неї клем.
Номінальна напруга мережі повинне становити 230 У; при номі-
нальній напрузі більше 253 У и менш 190 V можливі експлуата-
ційні несправності.
Мережеву з’єднувальну проводка необхідно підключати через
тверде з’єднання та роз'єднувальний пристрій з отвором для кон-
тактів щонайменше 3 мм (наприклад, запобіжники, силові вими-
качі).
9 8 7 5 4 3 N L
RT 24V 230V RT 230V
2
1

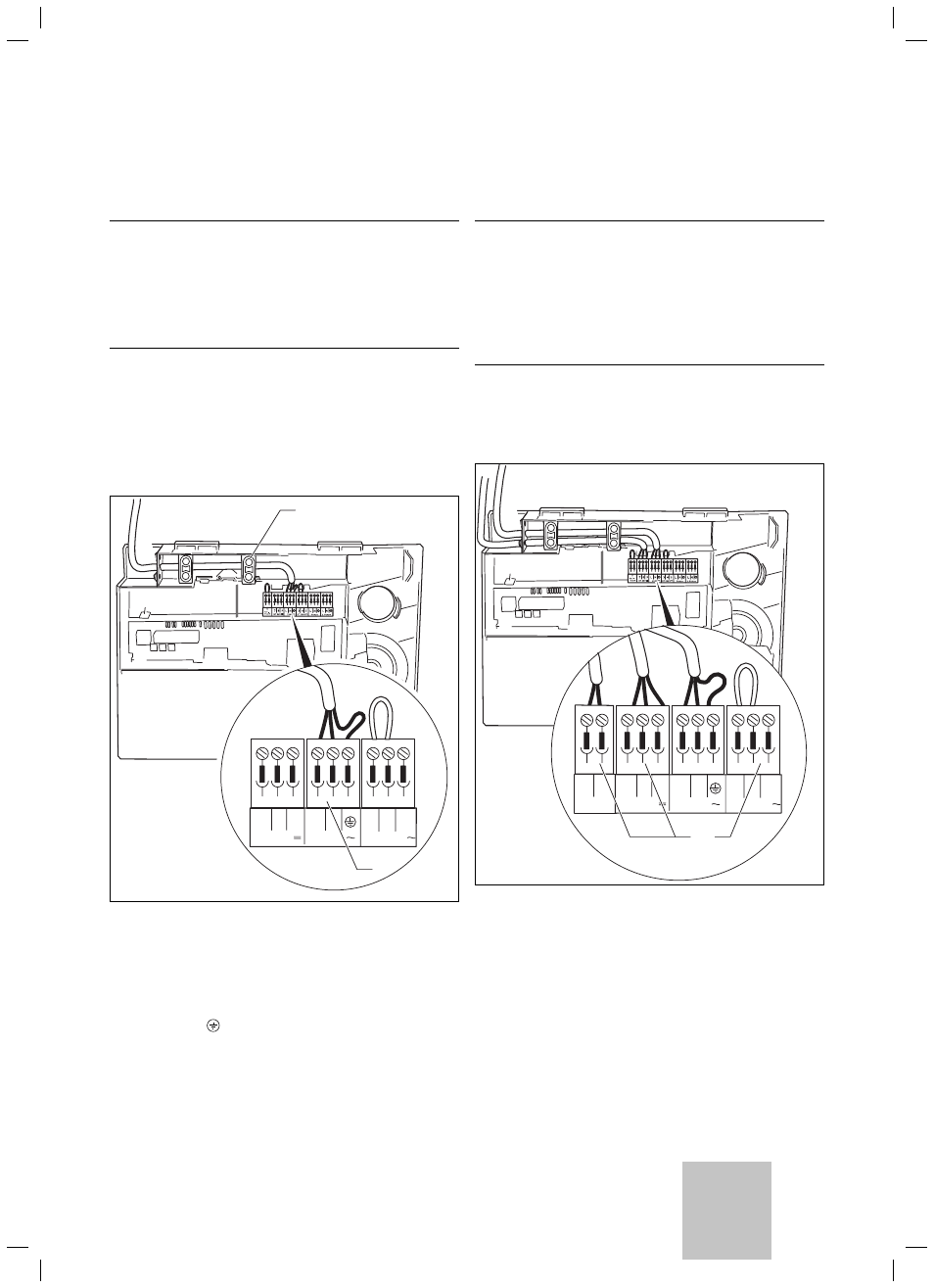

Мал. 5,7 Підключення мережевої з’єднувальної проводки
Прокладіть мережеву з’єднувальну проводку до рівня підклю-
чень у розподільній коробці, як показано на мал. 5,6.
Закріпіть проводки за допомогою пристрою для зменшення
зусилля розтягування (1).
Підключіть мережеву з’єднувальну проводку до передбачених
для цього клем , N та L системи ProE (2).
>
>
>
>
5.9.2 Підключення регулювальних приладів та приладь
e Небезпека!
Небезпека для життя через ураження струмом на
струмопровідних з’єднаннях!
На клемах L і N штекера бірюзового кольору навіть
при вимкненому головному вимикачі існує напруга.
Перед початком робіт на приладі вимкнути
подачу електроживлення приладу та захистити
його від повторного ввімкнення!
Необхідні з'єднання з електронікою опалювального приладу
(напр., зовнішніми регуляторами, зовнішніми датчиками й ін.) ужи-
вайте в такий спосіб:
9 8 7 5 4 3 N L
RT 24V 230V RT 230V
3
+ -
Bus
Мал. 5.8 Підключення погодозалежного регулятора
Прокладіть необхідні проведення до рівня підключень у роз-
подільній коробці, як показано на Мал. 5.8.
Закріпіть проведення за допомогою пристрою для зменшення
розтягання (1, Мал. 5.7).
Підключіть сполучний кабель відповідно до мал. 5.8 до від-
повідного ProE штекера (3) або гнізда електроніки.
При підключенні погодозалежного регулятора температури
або регулятора кімнатної температури (постійне регулювання
з’єднувальних клеми 7, 8, 9 або на підключенні шини) необ-
хідно встановити перемичку між клемами 3 та 4.
>
>
>
>
>
Монтаж 5
