40 Посібник з монтажу й техобслуговування ecoCOMPACT 0020040937_03
e Небезпека!
Небезпека для життя через ураження електрич-
ним струмом!
На клемах живлення у розподільній коробці приладу
існує електрична напруга навіть при вимкненому
головному вимикачі.
Перед початком робіт вимкнути на приладі
подачу електроживлення та захистити його від
повторного ввімкнення!
Захистіть розподільну коробку від бризок води.
Після закінчення всіх робіт з огляду завжди виконуйте наступні
операції:
Відкрийте лінії подачі й відведення опалення, а також впускний
клапан холодної води.
При необхідності знову заповніть прилад з боку опалювальної
води прибл. до 150 кПа й збезповітріть опалювальну уста-
новку.
Відкрийте газовий кран.
Увімкніть подачу струму й головний вимикач.
a Небезпека!
Небезпека для життя через витік газу!
Неправильна установка газу або неполадки під час
установки може призвести до матеріальних збитків і
травмування осіб.
Перевіряйте прилад на непроникність газу після
кожного огляду, техобслуговування або ремонту!
При необхідності, ще раз заповніть й збезповітріть опалю-
вальну установку.
i Якщо необхідно проведення робіт з огляду й техоб-
слуговування при включеному головному вимикачі,
то на це вказується при описі відповідної роботи.
>
>
>
>
>
>
>
>
8.3 Огляд кілець круглого перетину та ущільнень типу C
f
d
1 x a
1 x b
c
2 x b
f
e
f f
4 x a

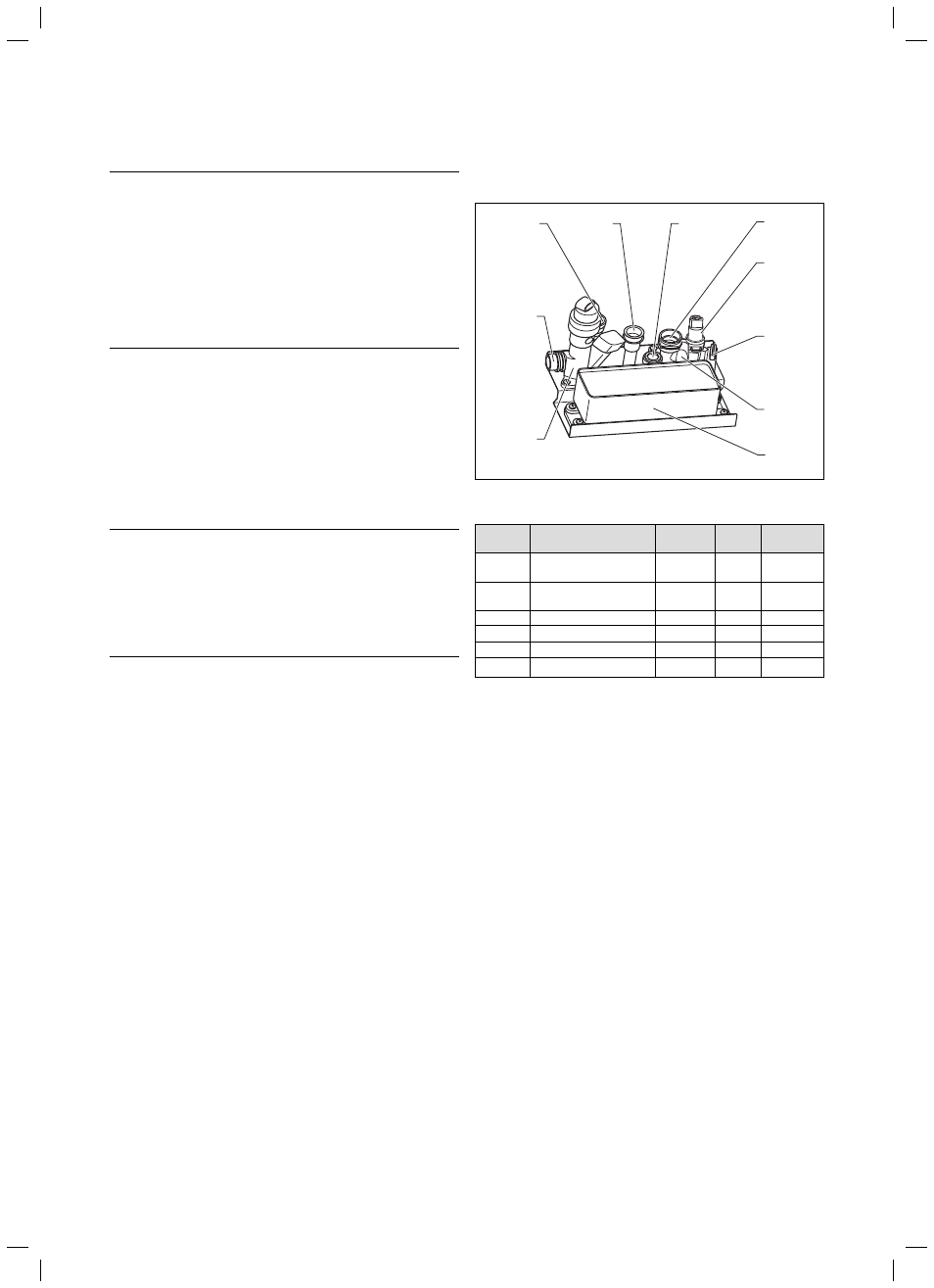

Мал. 8.1 Ущільнення гідравліки
Поз. Опис Кількість
d внут-
рішній d зовніш
або D
зовніш Невелике З-Образне
ущільнення 5 18 22,2
B Велике З-Образне ущіль-
нення 3 22 26,2
c Кільце круглого перетину 1 17 2
d Кільце круглого перетину 1 23 3
e Кільце круглого перетину 1 9,6 2
f Кільце круглого перетину 4 19,8 3
Таб. 8.1 Ущільнення
d
внут
= внутрішній діаметр
d
зовніш
= зовнішній діаметр
Т = товщина
i При всіх роботах на гідравліці по техобслугову-
ванню й сервісу в кожному разі необхідно замі-
няти відповідні ущільнення!
8 Огляд і техобслуговування
