Страница 18
16
Руководство по установке и техобслуживанию ecoCOMPACT 0020040937_03
4.5
Необходимые минимальные расстояния для
установки
600
1601)
1

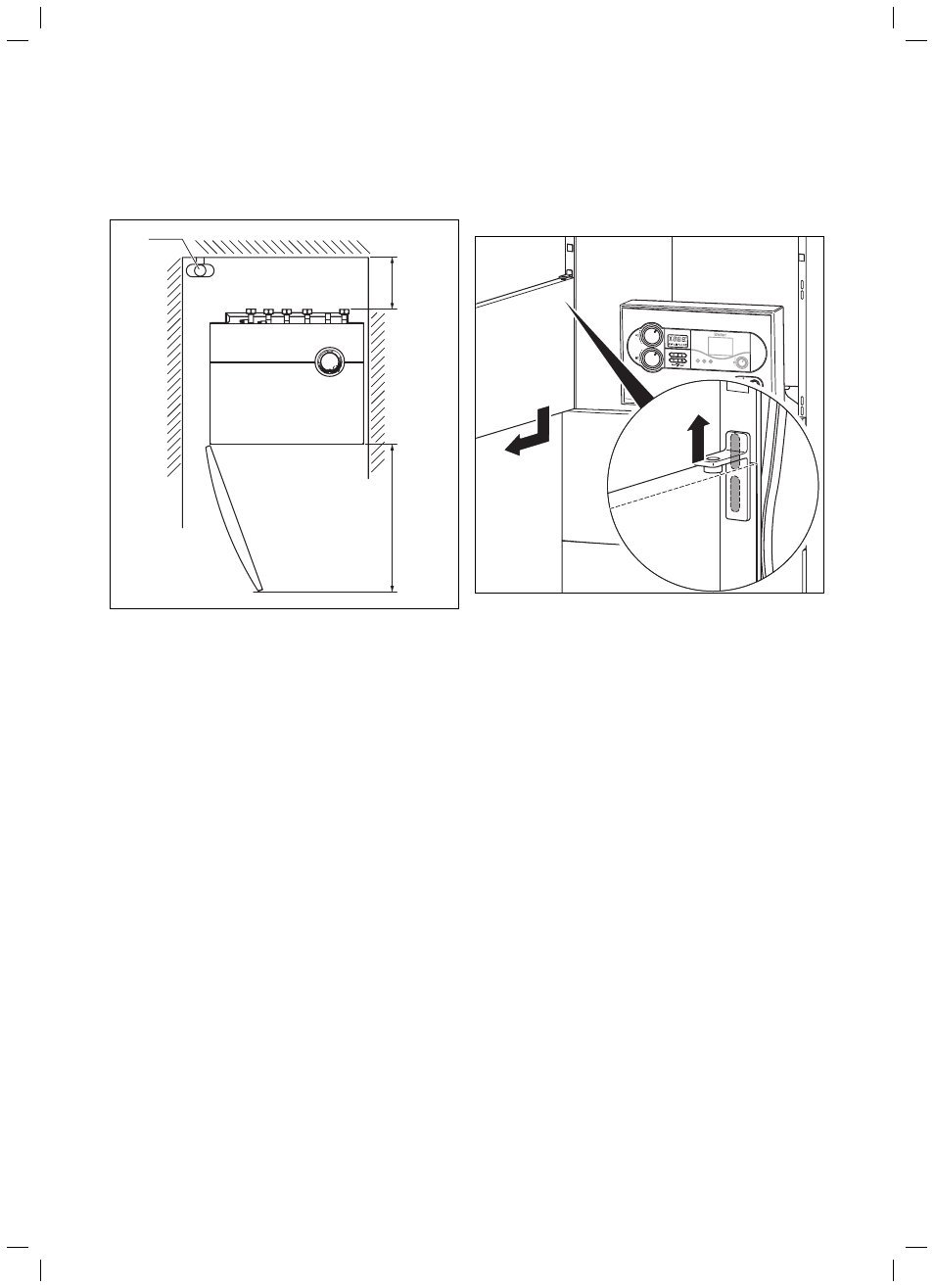

Рис. 4.9 Расстояния при установке (размеры в мм)
1) Необходимое минимальное расстояние в сочетании с принадлежностями
консоли подсоединения к стене
Нет необходимости в соблюдении расстояния между прибором
и строительными конструкциями из воспламеняющихся стройма-
териалов либо с воспламеняющимися частями, т.к. при номи-
нальной тепловой мощности прибора возникающая температура
не превышает допустимую в 85 °C (минимальное расстояние
от стены 5 мм).
Необходимые минимальные расстояния при установке см. на
рис. 4.9.
Тем не менее, обратите внимание, что рядом с прибором
должно оставаться достаточно свободного пространства, чтобы
можно было безопасно разместить сливные шланги над сливной
воронкой (1). Слив должен находится на виду.
Над прибором должно быть как минимум 300 мм свободного
пространства.
В зависимости от дверного упора необходимо соблюдать мини-
мальное расстояние от стены в 5 мм, чтобы обеспечить безуп-
речное открывание дверцы обшивки.
4.6
Удаление дверцы и замена дверного упора
При необходимости Вы можете извлечь дверцу.
2.
bar
1.
Рис. 4.10 Удаление дверцы
Сначала стяните вперед верхнюю часть обшивки.
Сдвиньте открытую дверцу с открытым шарниром наверх.
Извлеките дверь вниз из шарнира.
>
>
>
4 Монтаж
