Посібник з монтажу й техобслуговування ecoCOMPACT 0020040937_03
7
UA
bar
22
21
20
23
24
16
17
18
19
28
30
32
26
25
29
27
31
33
15
1
2
6
7
14
13
12
11
10
9
8
3
4
5
34

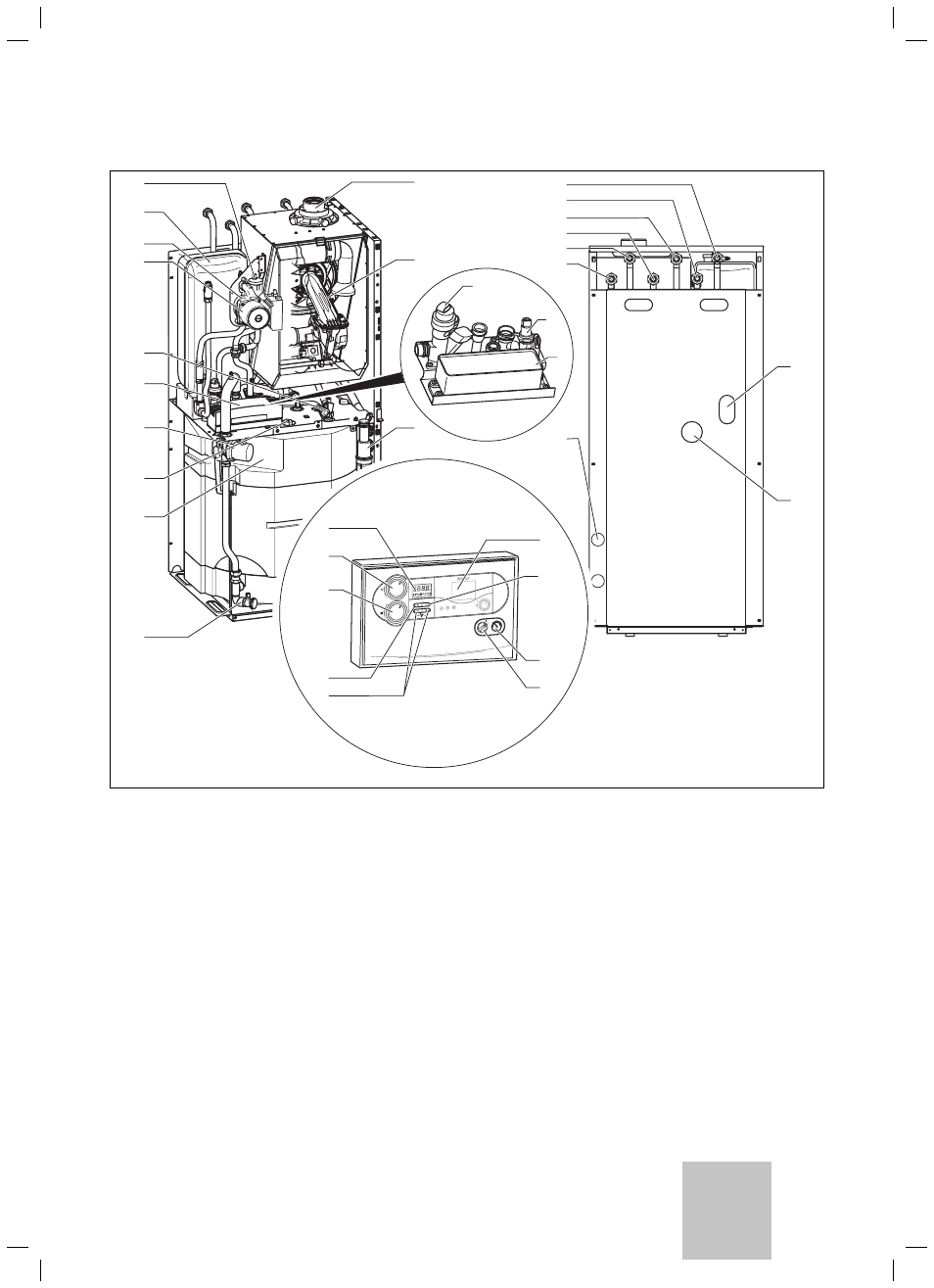

Мал. 2.1 Огляд функціональних елементів
Пояснення
1 Патрубок підведення повітря/відводу відпрацьованих газів
2 Камера зниженого тиску з термокомпактним модулем
3 Клапан перемикання за пріоритетом
4 Датчик тиску
5 Вторинний теплообмінник
6 Сифон конденсаційної води
7 Кран спорожнювання накопичувача
8 Пластинчастий накопичувач з ізолюючими оболонками
9 Магнієвий захисний анод
10 Насос для заповнення накопичувача
11 Гідравлічний блок
12 Патрубок для заповнення й спорожнювання котла
13 Опалювальний насос
14 Датчик витрати
15 Розширювальний бак опалення
16 Автоматичний швидкодіючий повітровідводчик
Елементи управління розподільної панелі:
17 Поле для установки регулятора
18 Кнопка виклику інформації
19 Манометр
20 Головний вимикач УВІМКН/ВИМКН
21 Кнопки настроювання
22 Кнопка усунення збоїв
23 Регулятор температури лінії подачі
24 Регулятор температури накопичувача
25 Дисплей
Штуцери на задній стінці котла:
26 Вивід труб
27 Кабельне уведення
28 Проведення зливного трубопроводу для конденсаційної води
29 Циркуляційний патрубок (ГВ)
30 Газове приєднання
31 Патрубок холодної води накопичувача (ХВ)
32 Патрубок гарячої води накопичувача (ГВ)
33 Патрубок лінії подачі опалення (ЛПО)
34 Патрубок лінії відведення опалення (ЛВО)
Опис приладу 2
