Посібник з монтажу й техобслуговування ecoCOMPACT 0020040937_03 17 UA
5.2 Підготовка до підключення
Для попереднього монтажу всіх підключень із боку установки
можна використовувати сполучні консолі Vaillant, на яких
об'єднані наступні конструктивні вузли:
Сервісні крани (лінії відведення й подачі опалення)
Газовий кульовий кран із протипожежним пристроєм
Запобіжний клапан, з боку опалення
Група безпеки, гаряча вода
Кран заповнення й спорожнювання котла
(установку сполучної консолі див. у розділі 5.3)
5.3 Підключення приладу зі сполучною консоллю
Для підготовки установки приладу з боку установки можна вико-
ристовувати сполучні консолі із приладь Vaillant.
Для установки дійте відповідно до керівництва по монтажі при-
ладь.
5.4 Підключення газу
a Небезпека!
Небезпека для життя через неправильну уста-
новку газу!
Неправильна установка газу може негативно позна-
читися на безпеці приладу під час експлуатації та
призвести до матеріальних збитків й травмування
осіб.
Установку газових приладів дозволяється викону-
вати тільки вповноваженому фахівцеві. При цьому
слід дотримуватися чинних норм та місцевих при-
писів підприємства з газопостачання.
Розрахуйте лінії підведення газу відповідно до міс-
цевих приписань, див. розділ 3.2.
a Небезпека!
Небезпека для життя через витік газу!
Установка газопроводу під напругою може приз-
вести до витоку газу, отруєння та вибуху.
Слідкуйте за тим, щоб монтаж газопроводу здійс-
нювався за вимкненого струму!
–
–
–
–
–
>
>
>
1
3
2
4
5
6

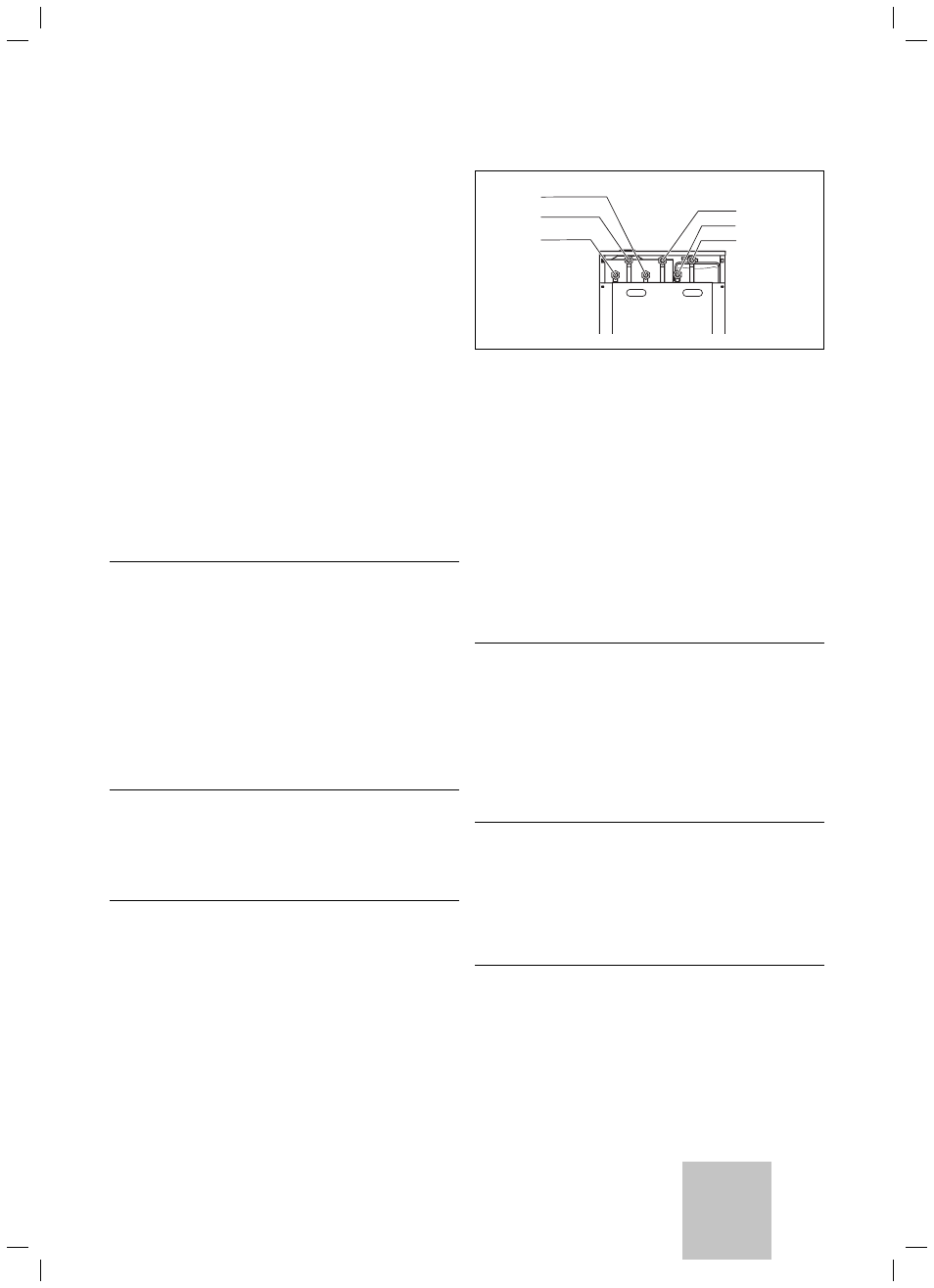

Мал. 5.1 Положення підключеньПояснення
1 Циркуляційний патрубок G3/4
2 Приєднання газу G3/4
3 Патрубок холодної води (ХВ) G3/4
4 Патрубок гарячої води (ГВ) G3/4
5 Патрубок лінії подачі опалення (ЛПО) G3/4
6 Патрубок лінії відведення опалення (ЛВО) G3/4
Установіть газовий кульовий кран із протипожежним при-
строєм у лінії підведення газу перед приладом. Він повинен
бути встановлений у легко доступному місці.
Пригвинтіть газопровід за допомогою плоского ущільнення до
газового сполучного патрубка (2). Щоб не ушкодити газову
трубу, при затягуванні нарізного сполучення на поверхнях для
ключа газової труби її необхідно притримувати гайковим клю-
чем. Для підключення газового трубопроводу встановіть ніпель
із плоским ущільненням.
a Небезпека!
Небезпека для життя через витік газу!
Перевищення випробувального тиску може приз-
вести до несправностей на газопровідній арматурі,
витоку газу, отруєння та вибуху.
Перевірте на герметичність газовий клапан за
допомогою максимального тиску не більше 110
мбар!
Експлуатуйте прилад з робочим тиском макси-
мум 60 мбар!
a Небезпека!
Небезпека для життя через витік газу!
Неправильна установка газу або неполадки під час
установки може призвести до матеріальних збитків і
травмування осіб.
Перед уведенням в експлуатацію, а також після
кожного огляду, техобслуговування або ремонту
перевіряйте прилад на непроникність газу!
>
>
>
>
>
Монтаж 5
