Руководство по установке и техобслуживанию ecoCOMPACT 0020040937_03
11
4 Монтаж
4.1
Объем поставки и принадлежности
Для простого монтажа приборы ecoCOMPACT поставляются в
одной упаковочной единице с монтированной обшивкой. Про-
верьте комплектность объема поставки, используя приведенную
ниже таблицу.
Число Обозначение
1
Прибор с монтированной обшивкой на палете
4
Руководство по эксплуатации, краткое руководство по
эксплуатации, руководство по установке и техобслужи-
ванию, руководство по монтажу воздухопровода/газоот-
вода, а также наклейка на измерительное отверстие
1
Прилагаемый пакет (шарниры, фиксаторы, колпачки для
запора циркуляционного патрубка, заглушка с функцией
уплотнения для подающей линии отопления, уплотнения
для патрубков отопления, газа и воды, большие и
маленькие уплотнения типа С, кольца круглого сечения
для гидравлических патрубков, а также болты)
1
Прилагаемый пакет к подающей линии отопления
(заглушка с функцией уплотнения, изображение рисун-
ков)
Табл. 4.1 Объем поставки
Следующие принадлежности необходимы для монтажа при-
бора:
Принадлежности для подачи воздуха/отвода отработанных
газов; дополнительную информацию для
планирования и установки см. в руководстве по монтажу
Регулирующий прибор
Воронка для слива конденсационной воды*
Сервисные краны* (подающая и отводящая линии отопления)
Газовый шаровой кран с противопожарным устройством*
Предохранительный клапан, со стороны отопления*
Группа безопасности, горячая вода*
* Эти конструктивные узлы собраны вместе в принадлежностях для подклю-
чения, которые можно использовать для предварительного монтажа.
–
–
–
–
–
–
–
4.2
Транспортировка аппарата без упаковки
Для эргономичной и безопасной транспортировки прибора на
передние установочные ножки монтированы две транспортиро-
вочные ручки. Используйте транспортировочные ручки следую-
щим образом:
Удалите самую нижнюю крышку обшивки, чтобы не повредить
ее при транспортировке (см. рис. 4.1).

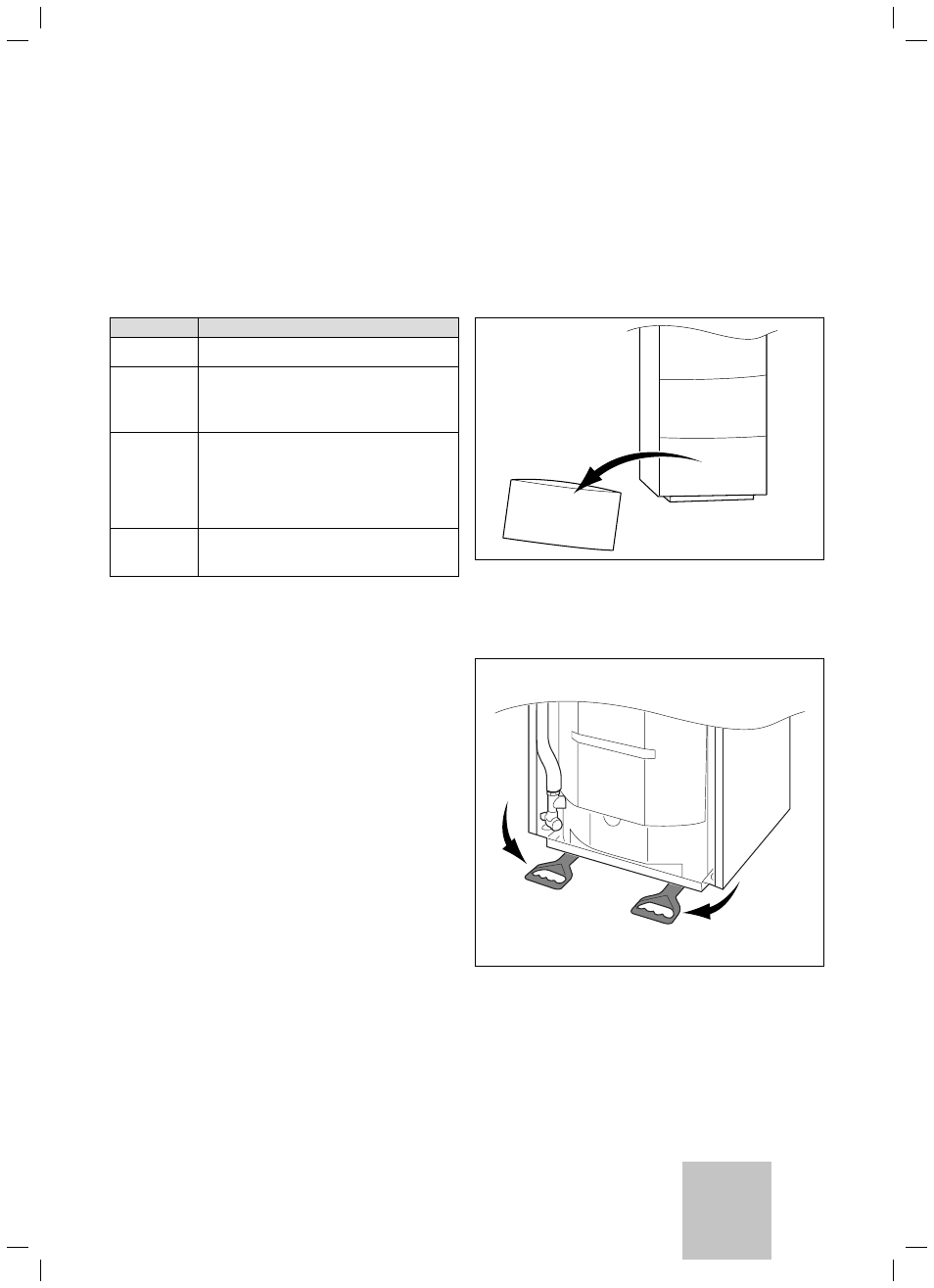

Рис. 4.1 Удаление обшивки
Возьмите прибор снизу и поверните транспортировочные
ручки вперед (см. рис. 4.2). Обратите внимание на то, чтобы
установочные ножки были привинчены до упора.
Рис. 4.2 Транспортировочные ручки
>
>
Монтаж 4
