18
Руководство по установке и техобслуживанию ecoCOMPACT 0020040937_03
5.2
Подготовка Установка
Для предварительного монтажа всех подключений со стороны
установки можно использовать соединительные консоли Vaillant,
на которых объединены следующие конструктивные узлы:
Сервисные краны (подающая и отводящая линии отопления)
Газовый шаровой кран с противопожарным устройством
Предохранительный клапан, со стороны отопления
Группа безопасности, горячая вода
Кран заполнения и опорожнения котла
(установку соединительной консоли см. в разделе 5.3)
5.3
Подключение прибора с соединительной консолью
Для подготовки установки прибора со стороны установки можно
использовать соединительные консоли из принадлежностей
Vaillant.
Для установки действуйте согласно руководству по монтажу при-
надлежностей.
5.4
Подключение газа
a
Опасно!
Опасность для жизни из-за ненадлежащего под-
ключения газа!
Ненадлежащим образом выполненное подключение
газа может отрицательно сказаться на эксплуатаци-
онной безопасности аппарата и привести к травмам
людей и материальному ущербу.
Подключение газа разрешается выполнять только
специалисту с допуском. При этом следует соб-
людать законодательные положения и требования
местного предприятия по снабжению газом.
a
Опасно!
Опасность для жизни из-за утечки газа!
Газопровод, подключенный с натяжением, может
привести к утечке газа, отравлению и взрыву.
Следите за тем, чтобы монтаж трубопроводов
проходил без натяжения!
Рассчитайте подводящую линии газа согласно местным предпи-
саниям, см. Kapitel 3.
–
–
–
–
–
>
>
1
3
2
4
5
6

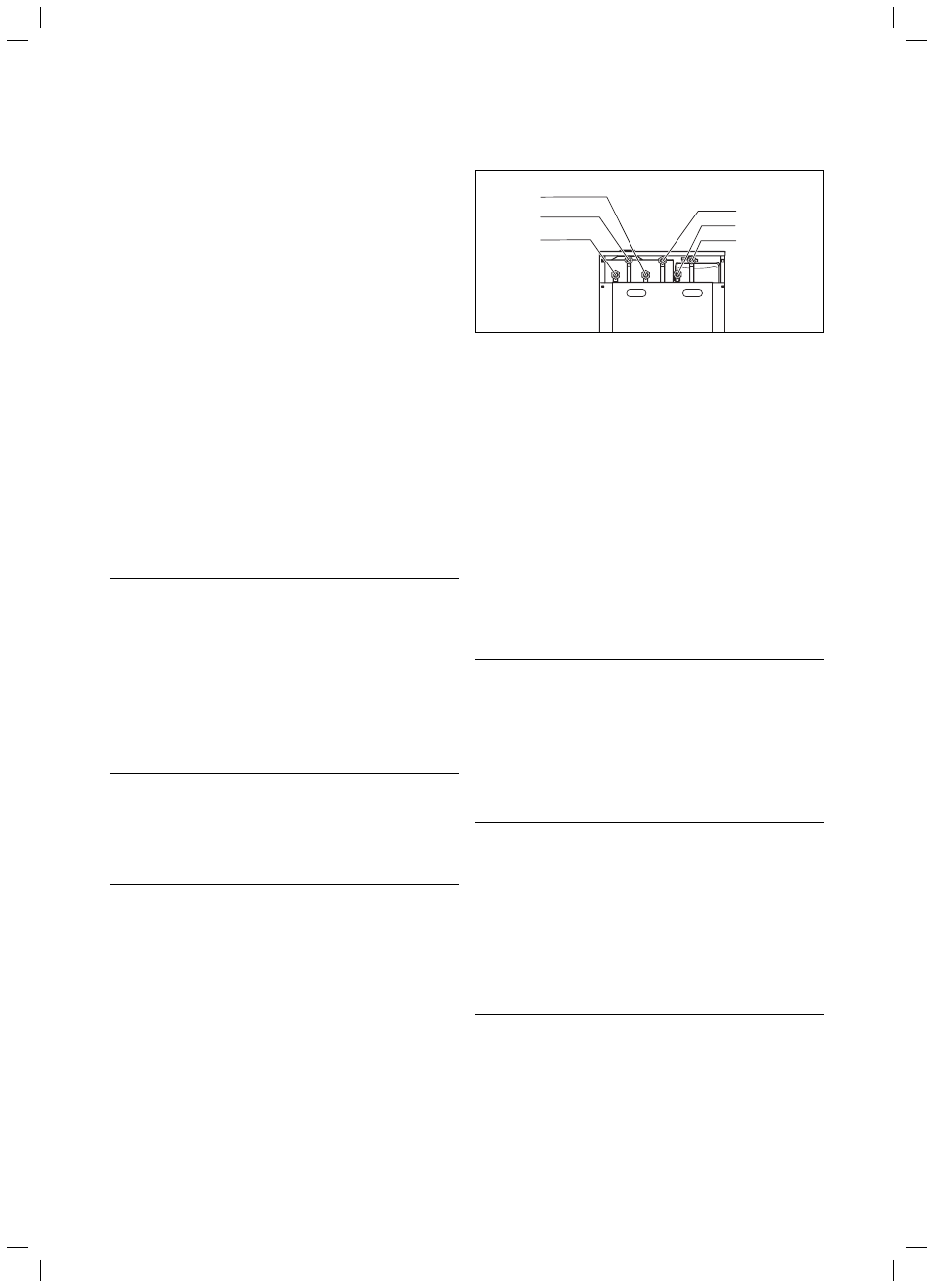

Рис. 5.1 Положение подключений
Пояснение:
1 Циркуляционный патрубок G3/4
2 Подсоединение газа G3/4
3 Патрубок холодной воды (ХВ) G3/4
4 Патрубок горячей воды (ГВ) G3/4
5 Патрубок подающей линии отопления (ПЛО) G3/4
6 Патрубок отводящей линии отопления (ОЛО) G3/4
Установите газовый шаровой кран с противопожарным уст-
ройством в подводящей линии газа перед прибором. Он дол-
жен быть установлен в легко доступном месте.
Привинтите газопровод посредством плоского уплотнения к
газовому соединительному патрубку (2). Чтобы не повредить
газовую трубу, при затягивании резьбового соединения на
поверхностях для ключа газовой трубы ее необходимо при-
держивать гаечным ключом. Для подключения газового тру-
бопровода установите ниппель с плоским уплотнением.
a
Опасно!
Опасность для жизни из-за утечки газа!
Превышение рабочего и контрольного давления
может привести к повреждениям газовой арматуры,
утечке газа, отравлению и взрыву.
Проверяйте газовый клапан на герметичность
только с давлением не более 110 мбар!
Рабочее давление аппарата не должно превы-
шать 60 мбар!
a
Опасно!
Опасность для жизни из-за утечки газа!
Ненадлежащим образом выполненное подключение
газа или дефект может отрицательно сказаться на
эксплуатационной безопасности аппарата и при-
вести к травмам людей и материальному ущербу.
До ввода в эксплуатацию, а также после каждой
проверки, технического обслуживания или
ремонта проверяйте аппарат на газонепроницае-
мость с использованием аэрозоли для поиска
утечки.
>
>
>
>
>
5 Установка
