9.5.8 Замена
расширительного
бака
a
Опасно!
Опасность материального ущерба и/или травм
людей из-за несоблюдения указаний по безопас-
ности!
Перед заменой деталей учтите указания по тех-
нике безопасности, описанные в главе 9.5.1.
1
4
1
3
2

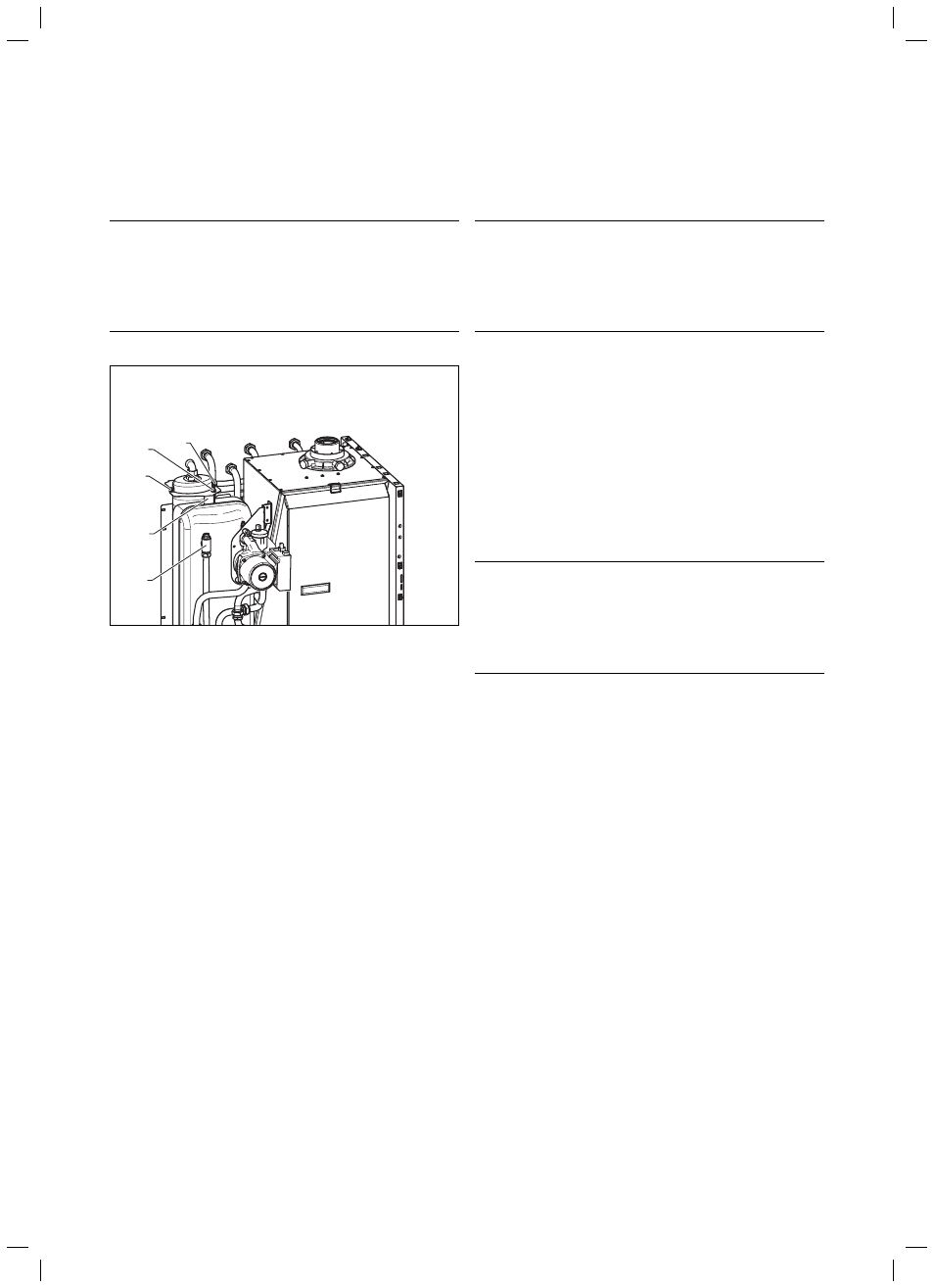

Рис. 9.6 Замена расширительного бака
Пояснение:
1 Болты
2 Гайка
3 Зажим
4 Тройник с винтом обезвоздушивания
Закройте сервисные краны и опорожните прибор со сто-
роны отопления (см. раздел 8.7).
Отсоедините гибкий шланг от тройника посредством воздухо-
выпускного болта (4) на расширительном баке.
Ослабьте болт крепления на боковой обшивке.
Только при VSC 196:
Ослабьте оба винта (1).
Ослабьте гайку (2) на анкерной штанге.
Снимите подставку (3) с расширительного бака.
Снимите боковую подставку с расширительного бака.
i
Для более легкого извлечения снова привинтите
тройник на расширительный бак и закройте его
заглушкой. Используйте тройник в качестве ручки
при извлечении расширительного бака.
Извлеките расширительный бак из прибора по диагонали
вперед.
Монтируйте новый расширительный бак в обратном порядке.
Заполните и опорожните прибор, а при необх., и установку
(см. раздел 6.1).
>
>
>
>
>
–
–
–
>
>
>
>
9.5.9 Замена
датчика
NTC
a
Опасно!
Опасность материального ущерба и/или травм
людей из-за несоблюдения указаний по безопас-
ности!
Перед заменой деталей учтите указания по тех-
нике безопасности, описанные в главе 9.5.1.
Прибор оснащен тремя датчиками NTC с защелками:
1 NTC в подающей линии отопления
1 NTC в отводящей линии отопления
1 NTC на выходе горячей воды вторичного теплообменника
Вытяните кабель датчика из заменяемого NTC.
Отделите пружину NTC от трубы.
Монтируйте новый NTC в обратном порядке.
9.5.10 Замена
платы
a
Опасно!
Опасность материального ущерба и/или травм
людей из-за несоблюдения указаний по безопас-
ности!
Перед заменой деталей учтите указания по тех-
нике безопасности, описанные в главе 9.5.1.
Соблюдайте руководство по монтажу и установке, приложен-
ное к запасной плате.
>
–
–
–
>
>
>
>
>
