Руководство по установке и техобслуживанию ecoCOMPACT 0020040937_03
15
600
126
16
7
2
min. 3
0
0
570
1)
210
70
30
70
15
7
7
84
2
16
2
7
140 140
10-
3
0
2)
730
196
8
8
2
4
3
5
6
7
1

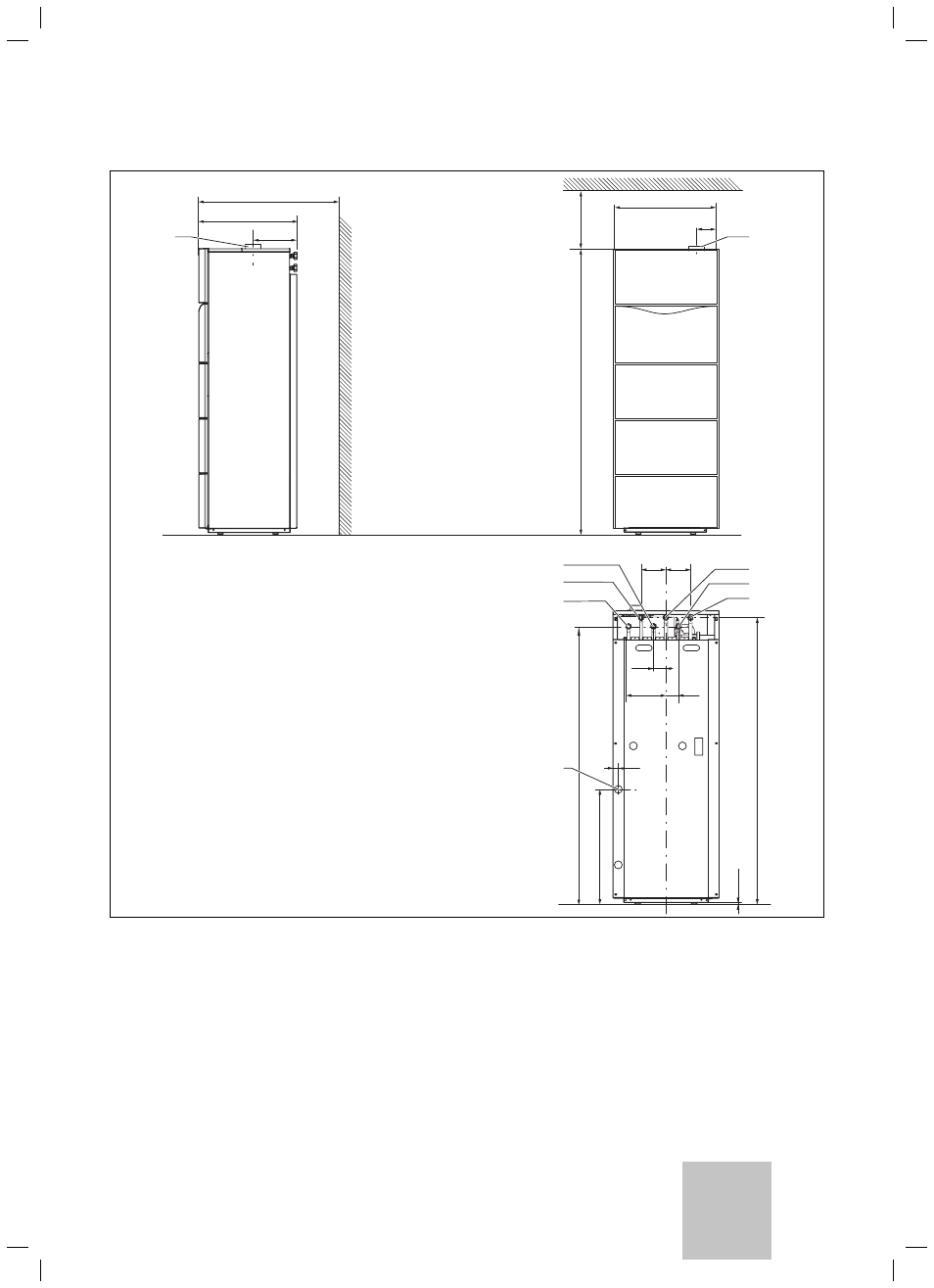

Рис. 4.8 Размеры в мм VSC INT 246/2-C 210
Пояснение:
1 Выпуск сливного трубопровода конденсационной воды
2 Циркуляционный патрубок G3/4
3 Подсоединение газа G3/4
4 Патрубок холодной воды (ХВ) G3/4
5 Патрубок горячей воды (ГВ) G3/4
6 Патрубок подающей линии отопления (ПЛО) G3/4
7 Патрубок отводящей линии отопления (ОЛО) G3/4
8 Патрубок подвода воздуха / отвода отработанных газов
1) Необходимое минимальное расстояние в сочетании с принадлежностями
консоли подсоединения к стене
2) Ножки регулируются по высоте на 20 мм
Монтаж 4
RU
