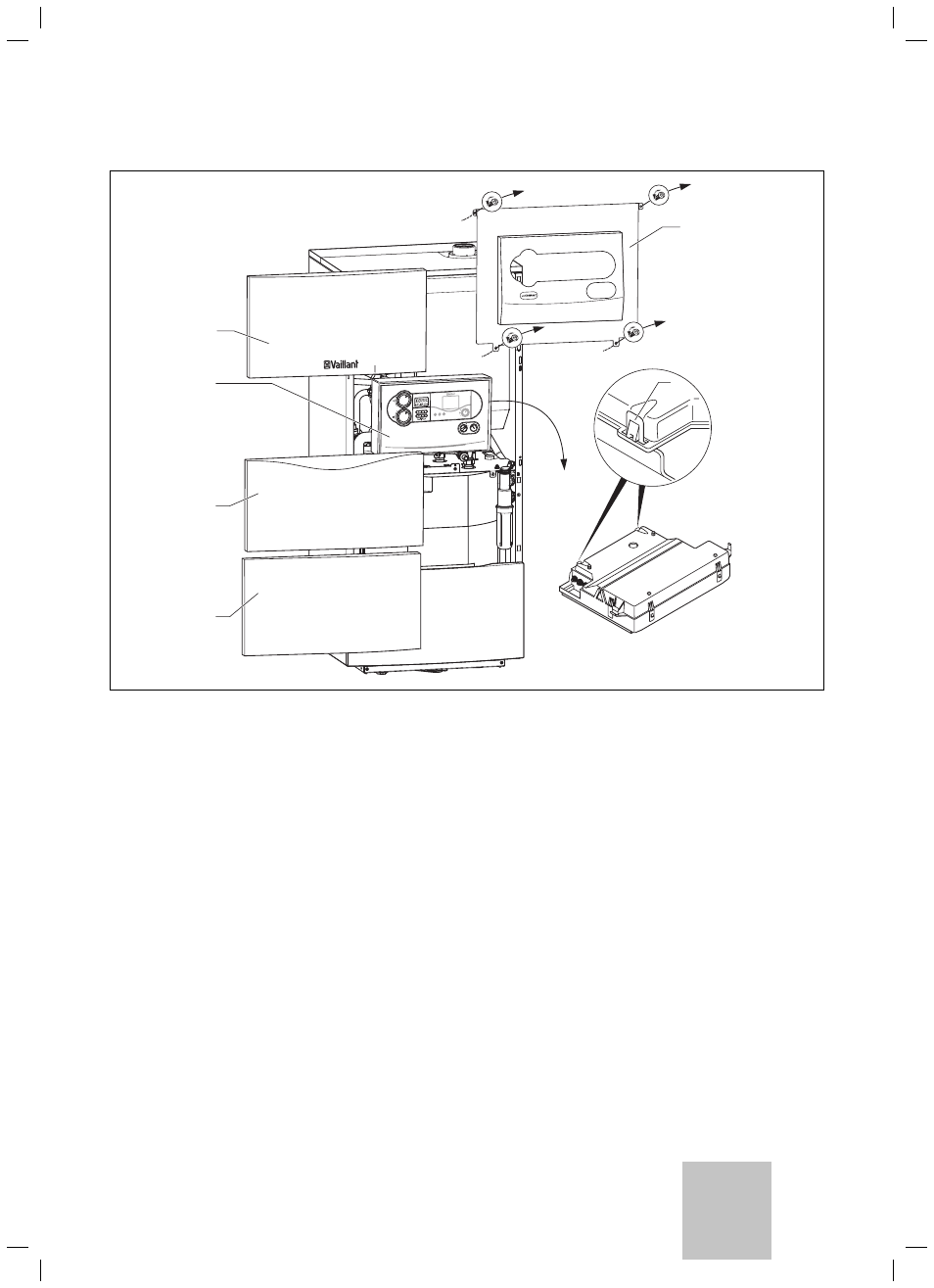

Рис. 5.6 Демонтаж обшивки прибора
Кабели сетевого и низкого напряжения (напр., питающий провод
датчика) должны быть проложены отдельно.
При соединительной электропроводке соблюдайте следующий
порядок действий, см. рис. 5.6:
Снимите передние части обшивки (3) и (6) дверцу (4).
Отвинтите заслонку (1).
Откиньте распределительную коробку (5) вперед.
Отщелкните заднюю часть крышки распределительной
коробки (2) и откиньте ее вперед.
Подведите провода, напр., сетевой кабель, соединительные
кабели к регулирующим приборам или внешним насосам,
через кабельный ввод в задней стенке аппарата (27 рис. 2.1)
и потом через аппарат в распределительную коробку.
Закрепите провода посредством приспособлений для умень-
шения растяжения (1, рис. 5.7).
Зачистите изоляцию на концах жил и проведите подключения
согласно разделам 5.9.1 - 5.9.2.
После этого закройте заднюю крышку распределительной
коробки и прижмите ее, чтобы она зафиксировалась с
характерным щелчком.
Высоко откиньте распределительную коробку.
Установите переднюю часть обшивки.
>
>
>
>
>
>
>
>
>
>
