24
Руководство по установке и техобслуживанию ecoCOMPACT 0020040937_03
5.9.1 Подключение
сетевого
кабеля
b
Осторожно!
Опасность повреждения электроники!
Из-за питания от сети на неправильных штекерных
клеммах системы ProE может быть повреждена элек-
троника.
Присоединяйте сетевой кабель только к предна-
значенным для него зажимам!
Номинальное напряжение сети должно составлять 230 В; при
номинальном напряжении более 253 В и менее 190 V воз-
можны эксплуатационные неисправности.
Сетевой кабель должен быть подключен через жесткий ввод и
разъединительное устройство с раствором контактов не менее 3
мм (например, предохранители, силовые выключатели).
9
8
7
5
4
3
N
L
RT 24V
230V
RT 230V
2
1

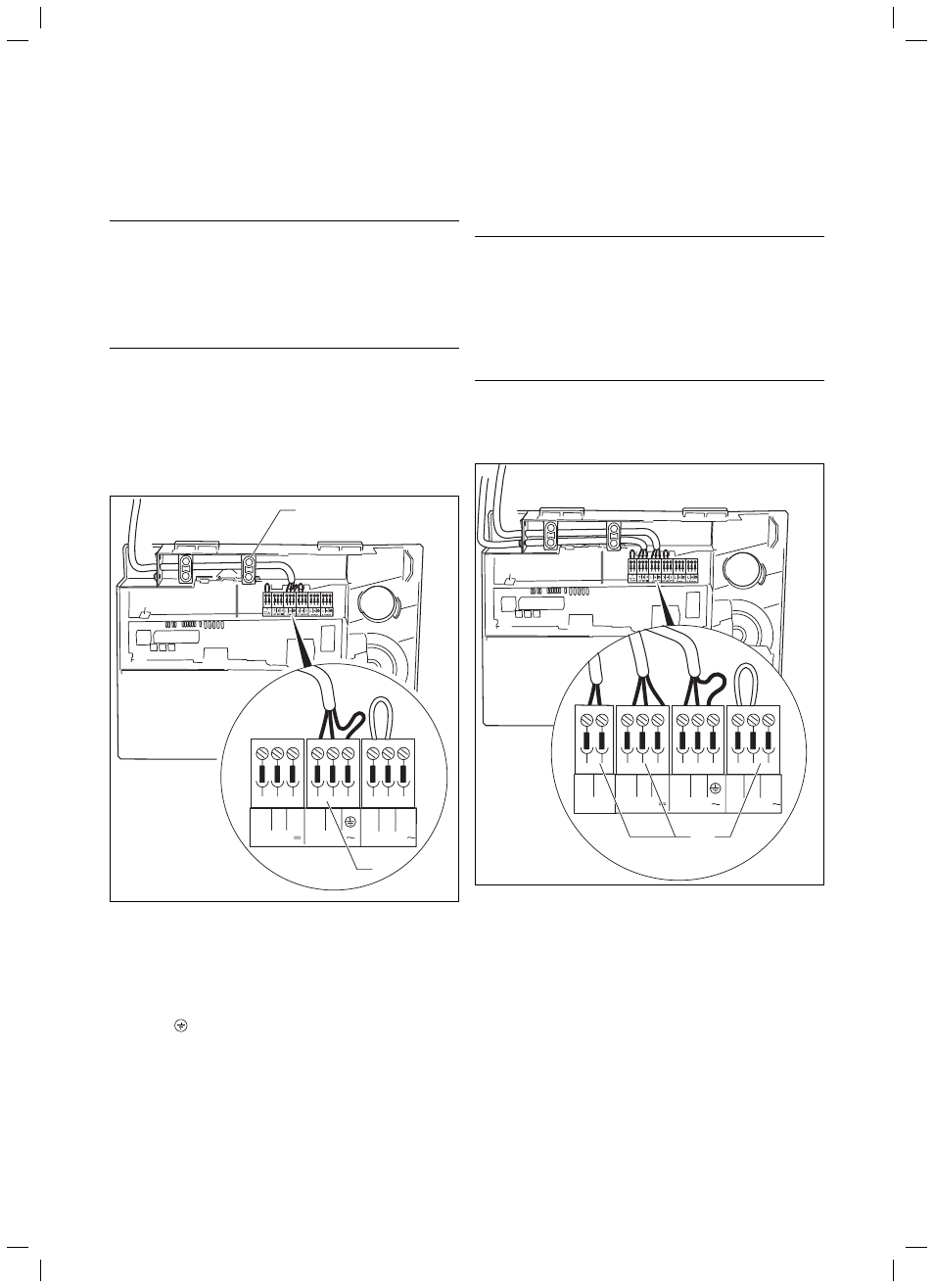

Рис. 5.7 Подключение сетевого кабеля
Проложите сетевой кабель к уровню подключений в распре-
делительной коробке, как показано на рис. 5.6.
Закрепите провода посредством приспособление для раз-
грузки провода от натяжения (1).
Подключите сетевой кабель к предусмотренным для этого
клеммам , N и L системы ProE (2).
>
>
>
>
5.9.2
Подключение регулирующих приборов и
принадлежностей
e
Опасно!
Опасность для жизни в связи с поражением
током на токоведущих зажимах!
На клеммах L и N бирюзового штекера даже при
выключенном главном выключателе есть напряжение.
До начала работ на распределительной коробке
выключить подачу электропитания и предохранить
от неправомерного повторного включения!
Необходимые соединения с электроникой отопительного при-
бора (напр., внешними регуляторами, внешними датчиками и
др.) предпринимайте следующим образом:
9
8
7
5
4
3
N
L
RT 24V
230V
RT 230V
3
+
-
Bus
Рис. 5.8 Подключение погодозависимого регулятора
Проложите необходимые провода к уровню подключений в
распределительной коробке, как показано на рис. 5.8.
Закрепите провода посредством приспособления для умень-
шения растяжения (1, рис. 5.7)
Подключите соединительный кабель согласно рис. 5.8 к соот-
ветствующему штекеру ProE либо гнездам электроники (3).
При подключении погодозависимого регулятора температуры
или регулятора комнатной температуры (постоянное регули-
рование - соединительные клеммы 7, 8, 9 или на подключе-
нии шины) необходимо установить перемычку между клем-
мами 3 и 4.
>
>
>
>
>
5 Установка
