44 Посібник з монтажу й техобслуговування ecoCOMPACT 0020040937_03
8.5.5 Монтаж модуля пальника;
1

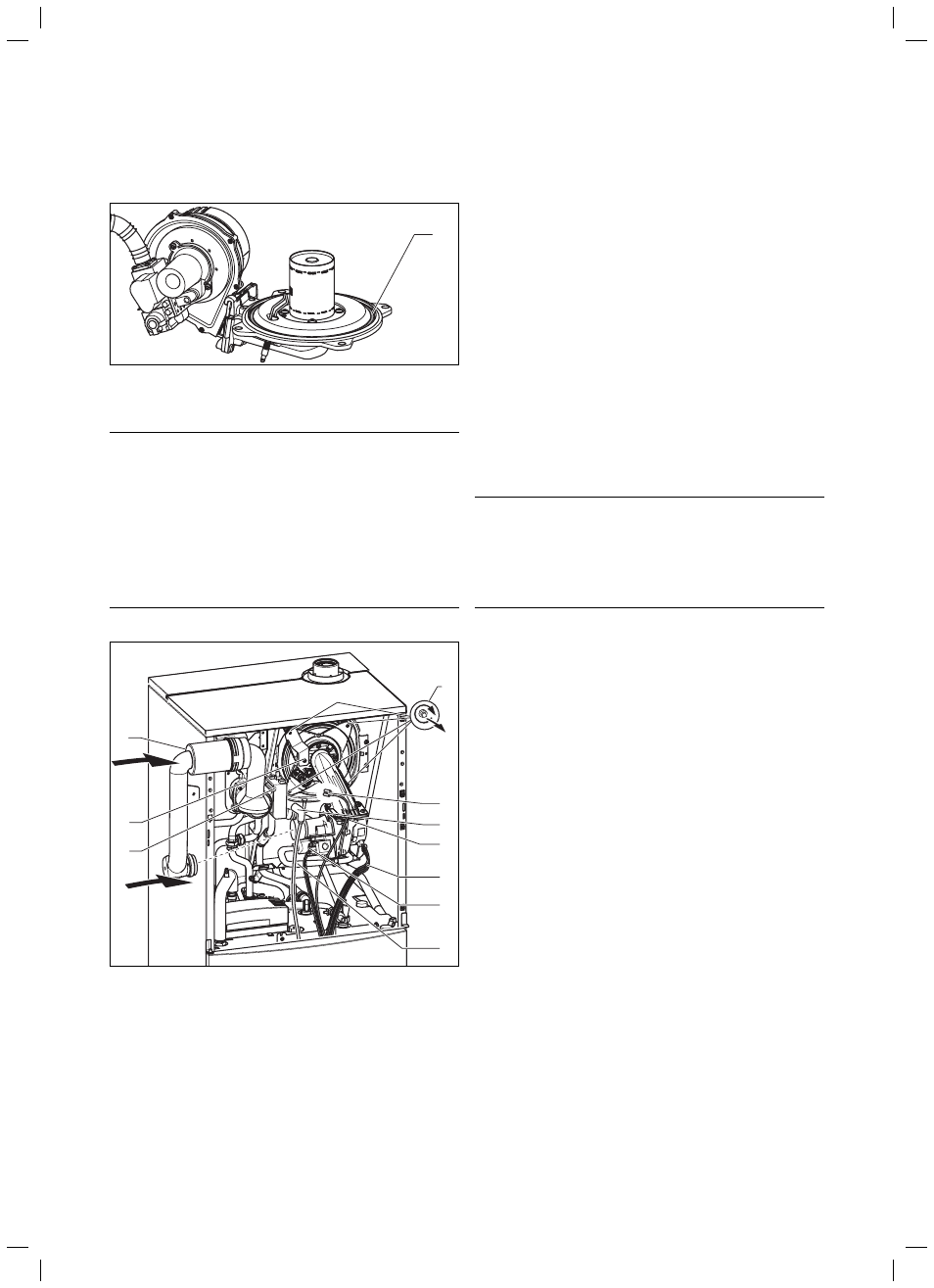

Мал. 8.6 Заміна ущільнення дверцят пальника
Установіть нове ущільнення (1) у дверцята пальника.
a Небезпека!
Небезпека опіків та травмування через витік
гарячих продуктів горіння!
Замініть ущільнення (1) та гайки, що стопоряться
самі, на модулі пальника (арт.-№ 0020025929)
після кожного демонтажу модуля (напр., під час
техобслуговування).
Замініть ізоляційну обшивку на модулі пальника,
якщо він має ознаки пошкодження (арт. №
210 734).
1
2
3
10
7
9
4
8
5
6
Мал. 8.7 Демонтаж модуля пальника
>
>
>
Пояснення (мал. 8.7):
1 Гайки ущільненн двері пальника
2 Заземлення
3 Провід
запалення
4 Модуль пальника
5 Кабель двигуна вентилятора
6 Кабель газової арматури
7 Підведення
газу
8 Інтегральний конденсаційний теплообмінник
9 Кріпильний гвинт всмоктувальної повітряної труби
10 Подовжувач всмоктувальної труби
Вставте модуль пальника (4) в інтегральний конденсаційний
теплообмінник (8).
Щільно пригвинтіть хрест навхрест чотири гайки (1).
Установіть подовжувача усмоктувальної труби (10) на усмок-
тувальний штуцер і закріпіть його болтом (9).
Приєднаєте лінію подачі газу (7) з новим ущільненням до газо-
вих арматур. При цьому використовуйте для втримання повер-
хня для ключа на рухливій лінії подачі газу.
a Небезпека!
Небезпека отруєння та вибуху через витік газу!
Газ може витікати через негерметичні місця.
Перевірте герметичність газового штуцера (7) за
допомогою аерозолю для пошуку негерметичних
місць!
Вставте проведення запалювання (3) і заземлення (2).
Вставте кабель (5) на двигуні вентилятора й кабель (6) на
газових арматурах.
Закрийте камеру зниженого тиску.
>
>
>
>
>
>
>
>
8 Огляд і техобслуговування
