Руководство по установке и техобслуживанию ecoCOMPACT 0020040937_03 59
9.5.11 Замена манометра
a Опасно!
Опасность материального ущерба и/или травм
людей из-за несоблюдения указаний по безопас-
ности!
Перед заменой деталей учтите указания по тех-
нике безопасности, описанные в главе 9.5.1.
1
3
2

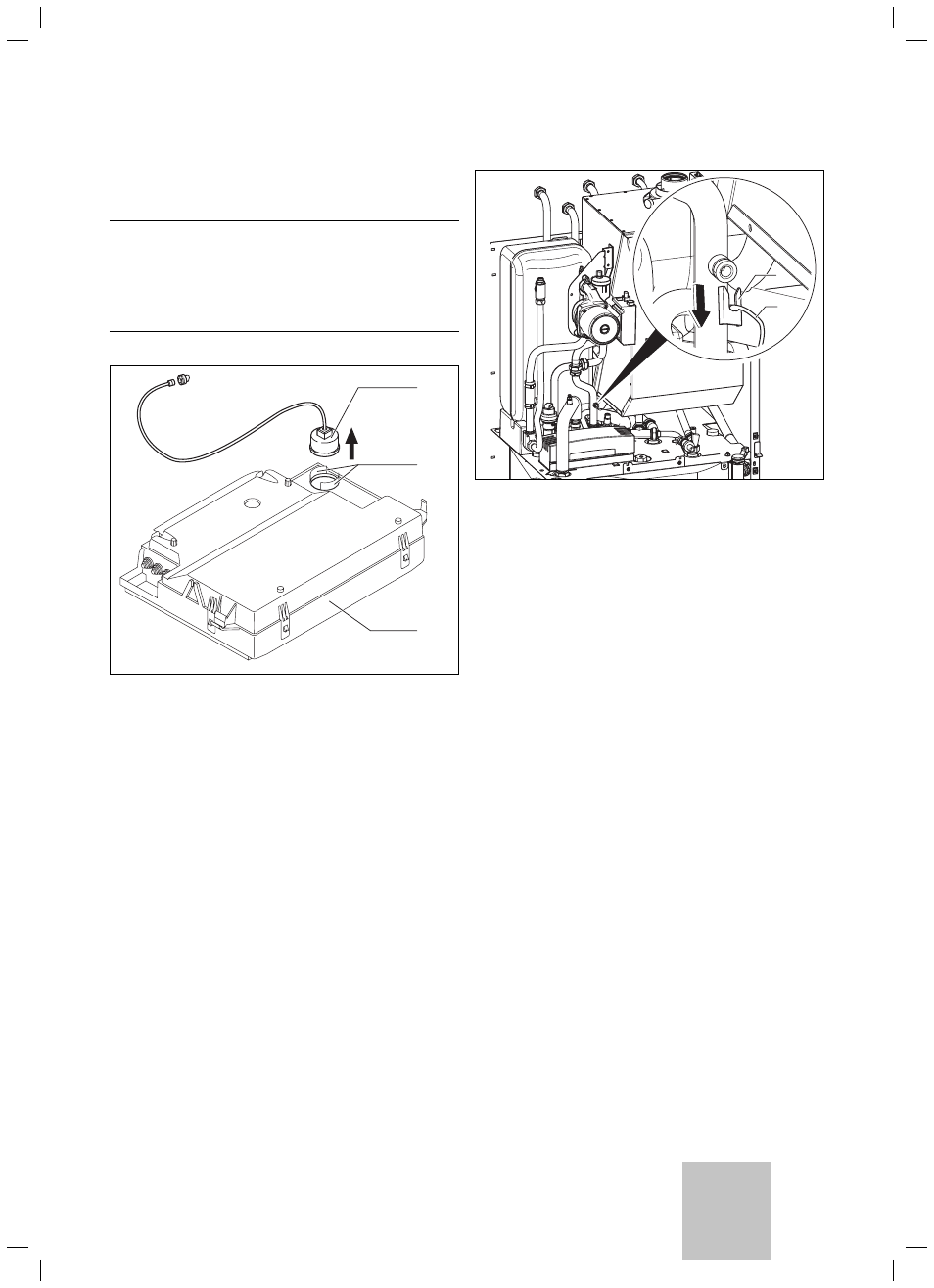

Рис. 9.7 Замена манометра
Отделите прибор от электросети и закройте газовый кран.
Закройте сервисные краны и опорожните прибор
(см.
раздел 8.7).
Откиньте распределительную коробку (2).
Слегка сожмите фиксирующие скобы (3).
Вытолкните манометр (1) снаружи внутрь из распределитель-
ной коробки.
>
>
>
>
>
>
1
2
Рис. 9.8 Соединительный штуцер для капиллярной трубы
Удалите скобу (1) на соединительном штуцере манометра.
Вытащите капиллярную трубу (2) из соединительного штуцера.
Монтируйте новый манометр в обратном порядке.
Заполните и опорожните прибор, а при необх., и установку
(см. раздел 6.1). >
>
>
>
Устранение сбоев 9
RU
