40
Руководство по установке и техобслуживанию ecoCOMPACT 0020040937_03
e
Опасно!
Опасность для жизни в связи с поражением элек-
трическим током!
На зажимах питания в распределительной коробке
аппарата имеется электрическое напряжение даже
при выключенном главном выключателе.
Перед началом работ на отопительном аппарате
выключите подачу электропитания и примите
меры от повторного включения!
Защитите распределительную коробку от водяных
брызг.
После окончания всех работ по осмотру всегда выполняйте сле-
дующие операции:
Откройте подающую и отводящую линии отопления, а также
впускной клапан холодной воды.
При необходимости снова заполните прибор со стороны ото-
пительной воды прибл. до 150 кПа и обезвоздушьте отопи-
тельную установку.
Откройте газовый кран.
Включите подачу тока и главный выключатель.
a
Опасно!
Опасность для жизни из-за утечки газа!
Ненадлежащим образом выполненное подключение
газа или дефект может отрицательно сказаться на
эксплуатационной безопасности аппарата и при-
вести к травмам людей и материальному ущербу.
Проверьте аппарат на герметичность после каж-
дого осмотра, технического обслуживания или
ремонта!
При необходимости, еще раз заполните и обезвоздушьте ото-
пительную установку.
i
Если необходимо проведение работ по осмотру и
техобслуживанию при включенном главном
выключателе, то на это указывается при описании
соответствующей работы.
>
>
>
>
>
>
>
>
8.3
Обзор колец круглого сечения и C-образных
уплотнений
f
d
1 x a
1 x b
c
2 x b
f
e
f
f
4 x a

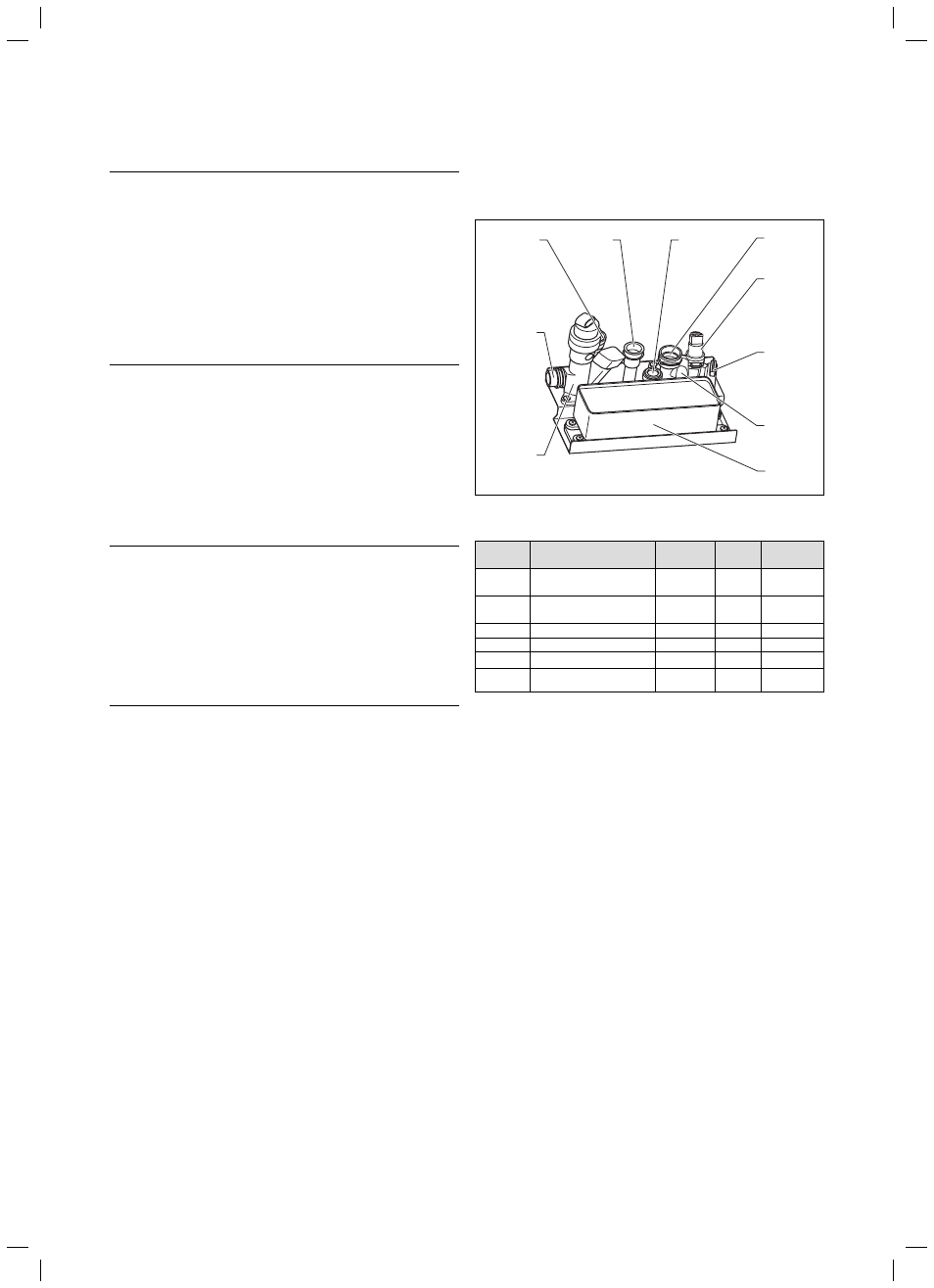

Рис. 8.1 Уплотнения гидравлики
Поз.
Описание
Количес-
тво
d
внут
d
внеш
либо Т
a
Небольшое С-образное
уплотнение
5
18
22,2
b
Большое С-образное
уплотнение
3
22
26,2
c
Кольцо круглого сечения
1
17
2
d
Кольцо круглого сечения
1
23
3
e
Кольцо круглого сечения
1
9,6
2
f
Кольцо круглого сечения
4
19,8
3
Табл. 8.1 Уплотнения
d
внут
= внутренний диаметр
d
внеш
= внешний диаметр
Т = толщина
i
При всех работах на гидравлике по техобслужи-
ванию и сервису в любом случае необходимо
заменять соответствующие уплотнения!
8 Осмотр и техобслуживание
