Руководство по установке и техобслуживанию ecoCOMPACT 0020040937_03
21

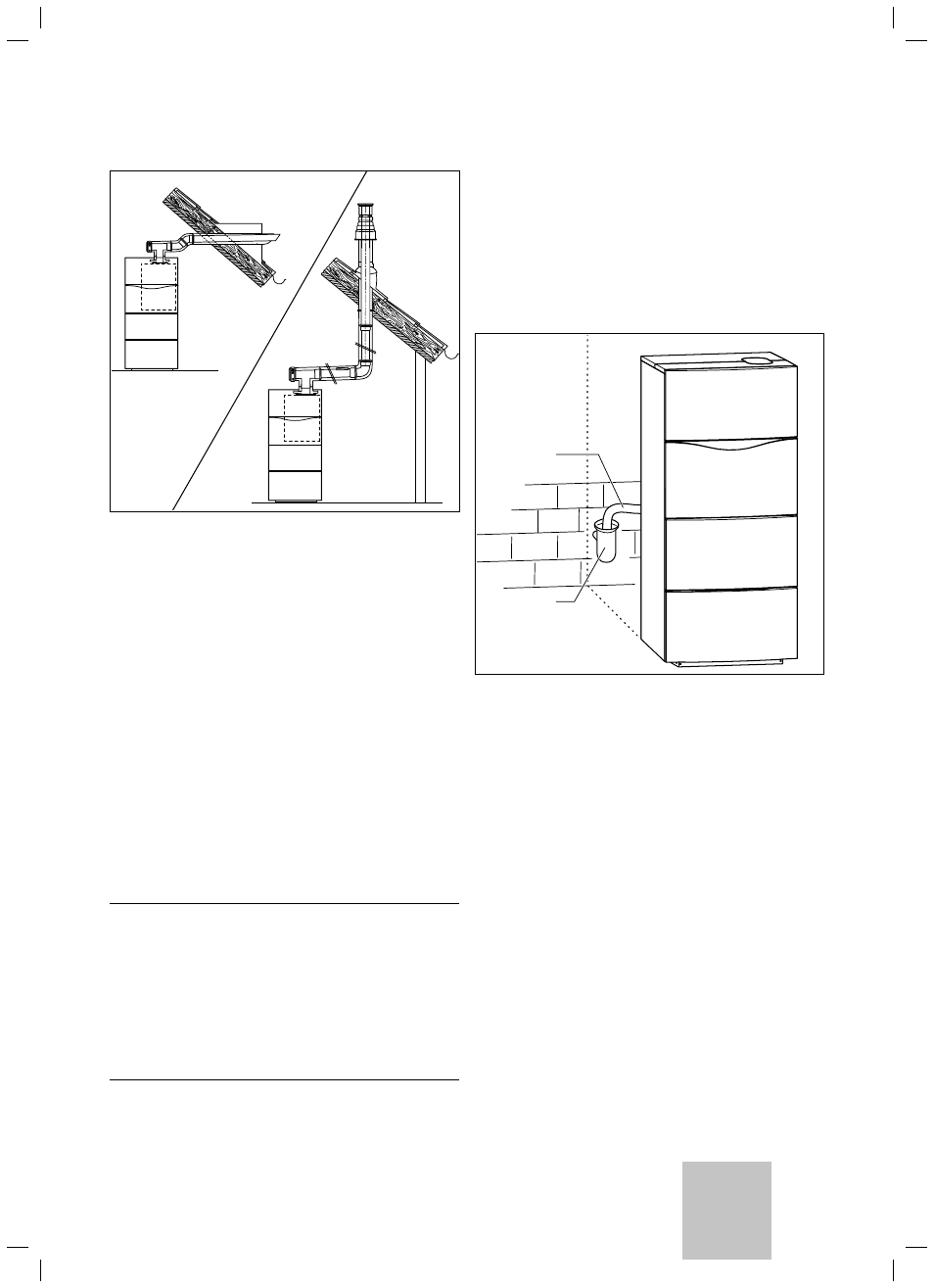

Рис. 5.4 Воздухопровод/газоотвод с принадлежностями Vaillant (при-
меры)
Следующие системы воздухопровода/газоотвода предлагаются
в виде принадлежностей и могут быть скомбинированы с прибо-
ром:
Концентрическая система, пластик, Ø 60/100 мм
Концентрическая система, пластик, Ø 80/125 мм
Стандартно все приборы ecoCOMPACT оснащены патрубками
подвода воздуха/отвода отработанных газов с
Ø 60/100 мм. Этот патрубок при необходимости может быть
заменен патрубком подвода воздуха/отвода отработанных газов
с Ø 80/125 мм.
Выбор наиболее подходящей системы зависит от конкретного
случая монтажа и применения (см. также руководство по мон-
тажу № 0020042463 воздухопровода/газоотвода).
Установите воздухопровод/газоотвод на основании руководс-
тва по монтажу, входящего в объем поставки прибора.
5.8
Монтаж сливного трубопровода конденсационной
воды
a
Опасно!
Опасность отравления выходящими отработан-
ными газами!
В результате герметичного соединения сливного тру-
бопровода конденсационной воды и трубопровода
отработанной воды возможно опорожнение сифона
и возможна утечка газов.
Поэтому соединение сливного трубопровода кон-
денсационной воды и трубопровода отработан-
ной воды должно быть выполнено свободно.
–
–
>
>
Возникающая при сгорании конденсационная вода проводится
из сливного трубопровода конденсационной воды через сливную
воронку к патрубку отработанной воды.
i
Сливной трубопровод конденсационной воды дол-
жен быть проложен с уклоном в сторону трубопро-
вода отработанной воды.
2
1
Рис. 5.5 Монтаж сливного трубопровода конденсационной воды
Пояснение:
1 Сливной трубопровод конденсационной воды
2 Сливная
воронка
Установите сливную воронку сзади или рядом с прибором.
Обратите внимание, что сливную воронку должно быть видно.
Направьте сливной трубопровод конденсационной воды (1) в
сливную воронку (2). При необходимости сливной трубопро-
вод конденсационной воды можно укоротить в соответствии с
конструктивными особенностями.
Если при установке сливной трубопровод конденсационной
воды необходимо удлинить, используйте только сливные трубоп-
роводы, допущенные согласно DIN 1986-4.
>
>
Установка 5
