4 Установка
4.1
Обсяг поставки й приналежності
Для простого монтажу прилади ecoCOMPACT поставляються в
одній пакувальній одиниці з монтованим обшиванням. Перевірте
комплектність обсягу поставки, використовуючи наведену нижче
таблицю.
Число Позначення
1
Прилад з монтованим обшиванням на палеті
4
Посібник з експлуатації, короткий посібник з експлуата-
ції, посібник з установки й техобслуговування, посібник з
монтажу повітропроводу/газовідводу, а також наклейка
на вимірювальний отвір
1
Прикладений пакет (шарніри, фіксатори, ковпак для
закриття циркуляційного патрубка, заглушка з функцією
ущільнення для лінії подачі опалення, ущільнення для підве-
дення води, газу, опалення, великі та маленькі ущільнення
типу C, ущільнювальні кільця круглого перетину для
гідравлічних підключень, гвинти)
1
Прикладений пакет (заглушка з функцією ущільнення,
графічне зображення)
Таб. 4.1 Обсяг поставки
Наступні приналежності необхідні для монтажу приладу:
Приналежності для подачі повітря/відводу відпрацьованих
газів; додаткову інформацію для планування й установки див. у
посібнику з монтажу
Регулюючий прилад
Вирва для зливу конденсаційної води*
Сервісні крани* (лінії відведення й подачі опалення)
Газовий кульовий кран із протипожежним пристроєм*
Запобіжний клапан, з боку опалення*
Група безпеки, гаряча вода*
* Ці конструктивні вузли зібрані разом у приладді для підключення, які
можна використовувати для попереднього монтажу.
4.2
Транспортування приладу без упакування
Для ергономічного й безпечного транспортування приладу на
передні настановні ніжки монтовані дві транспортувальні ручки.
Використовуйте транспортувальні ручки в такий спосіб:
Видаліть саму нижню кришку обшивання, щоб не ушкодити її
при транспортуванні (див. Мал. 4.1).
–
–
–
–
–
–
–
>

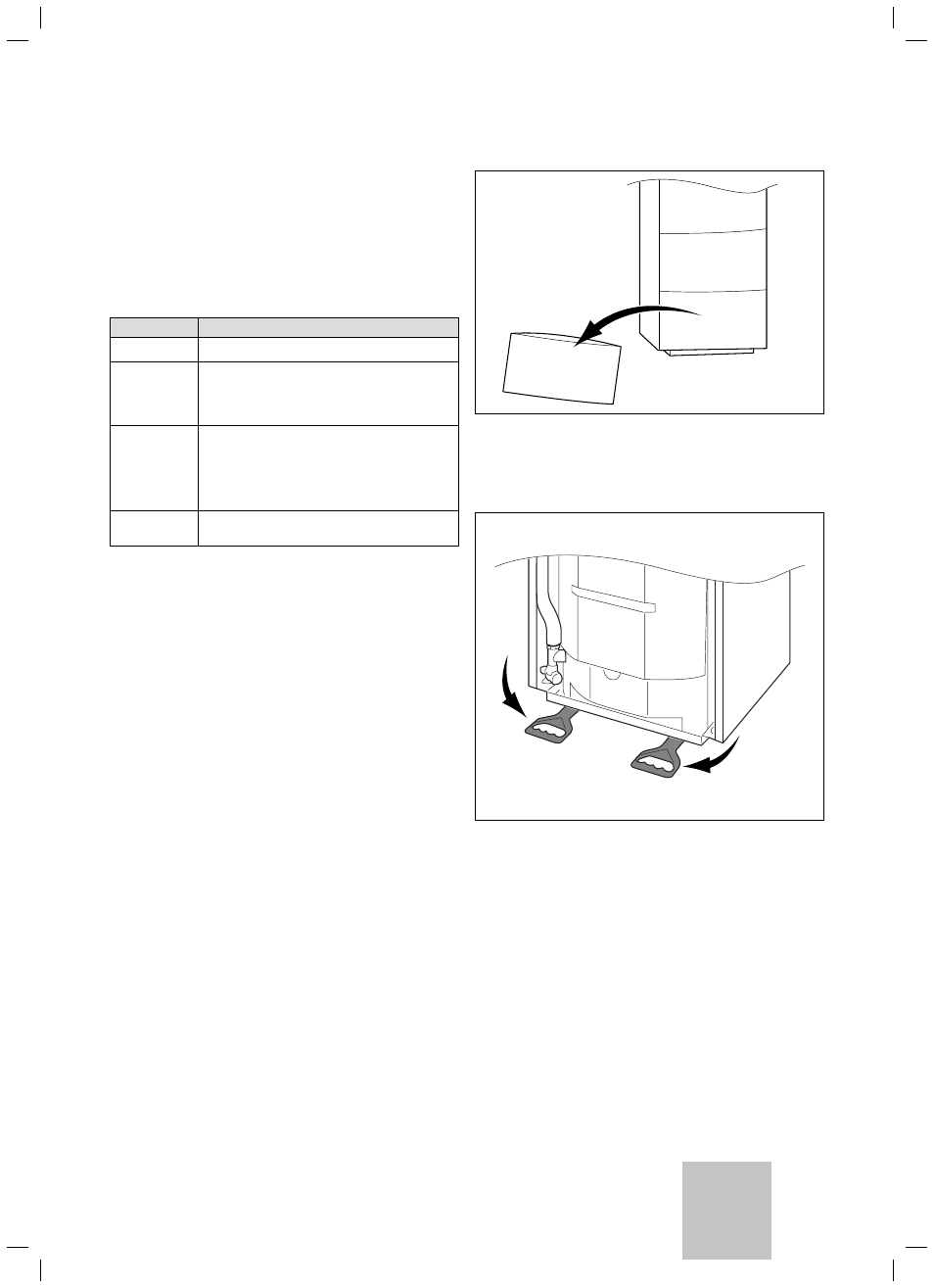

Мал. 4.1 Видалення обшивання
Візьміть прилад знизу й поверніть транспортувальні ручки впе-
ред (див. Мал. 4.2). Зверніть увагу на те, щоб настановні
ніжки були пригвинчені до упору.
Мал. 4.2 Транспортувальні ручки
>
Установка 4
