Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-03) Pilot
Страница 96
96
Циклы
дл
я
перес
чёта
координа
т

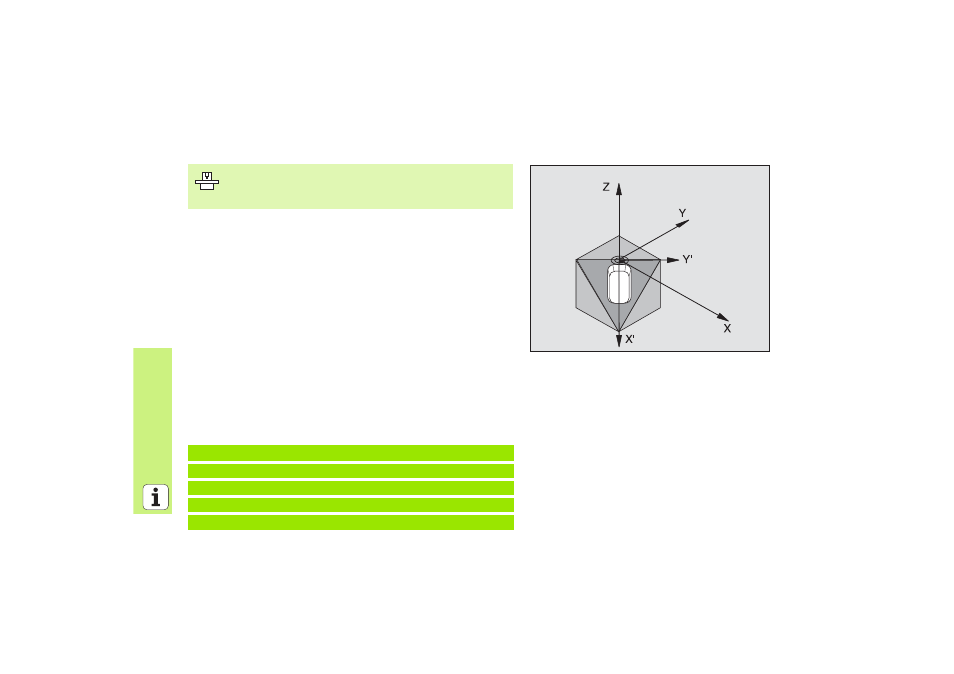

ПЛОСКОСТЬ ОБРАБОТКИ (цикл 19, опция ПО)
Цикл 19 ПЛОСКОСТЬ ОБРАБОТКИ поддерживает работу с
поворотными головками и/или поворотными столами.
8
вызов инструмента
8
свободное перемещение инстурмента по оси инструмента
(избежание столкновения)
8
при необходимости оси вращения с помощью L-кадра
позиционировать под желаемым углом
8
CYCL DEF: выбор цикла 19 ПЛОСКОСТЬ ОБРАБОТКИ
8
записать угол наклона соответственной оси или
пространственный угол
8
при необходимости записать подачу осей вращения при
автоматическом позиционировании
8
при необходимости записать безопасное расстояние
8
активировать коррекцию: перемещение всех осей
8
программировать обработку, в условиях не наклоненной плоскости
сброс цикла ПЛОСКОСТЬ ОБРАБОТКИ наклон: повторное
дефинирование цикла с углом наклона 0.
Станок и УЧПУ должны быть подготовлены
производителем станков для наклона ПЛОСКОСТИ
ОБРАБОТКИ.
4 TOOL CALL 1 Z S2500
5 L Z+350 R0 FMAX
6 L B+10 C+90 R0 FMAX
7 CYCL DEF 19.0 ПЛОСКОСТЬ ОБРАБОТКИ
8 CYCL DEF 19.1 B+10 C+90 F1000 РАССТ 50
