72
Образцы
точек
Образцы точек
Обзор

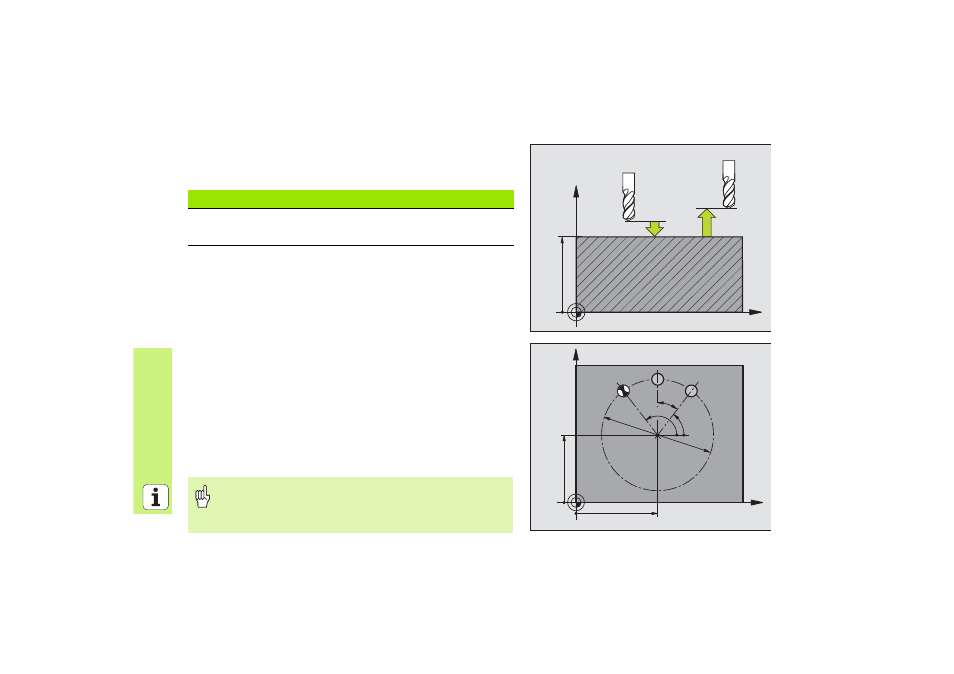

ОБРАЗЦЫ ТОЧЕК НА КРУГУ (цикл 220)
8
CYCL DEF: набрать цикл 220 ОБРАЗЦЫ ТОЧЕК НА
ОКРУЖНОСТИ
8
центр 1-ой оси: Q216
8
центр 2-ой оси: Q217
8
диаметр делительной окружности: Q244
8
угол старта: Q245
8
конечный угол: Q246
8
шаг угла: Q247
8
количество рабочих ходов: Q241
8
безопасное расстояние: Q200
8
коорд. поверхности загатовки: Q203
8
2. безопасное расстояние: Q204
8
отвод на безопасную высоту: Q301
8
вид перемещения: Q365
Распологаемые циклы
220
ОБРАЗЦЫ ТОЧЕК НА ОКРУЖНОСТИ
221
ОБРАЗЦЫ ТОЧЕК НА ЛИНИЯХ
Вместе с циклом 220 можете комбинировать следующие
циклы: 200, 201, 202, 203, 204, 205, 206, 207, 208, 209,
212, 213, 214, 215, 240, 251, 252, 253, 254, 262, 263, 264,
265, 267.
X
Z
Q200
Q203
Q204
X
Y
Q217
Q216
Q247
Q245
Q244
Q246
N = Q241
