Циклы
дл
я
изготовлен
ия
отверстий
и
резьбы

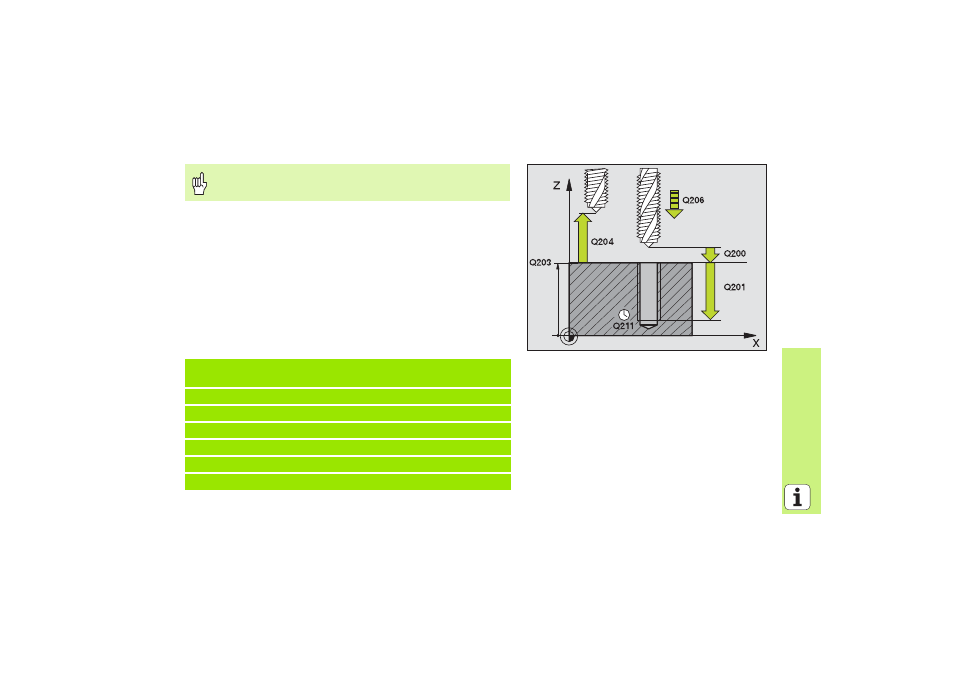

НАРЕЗАНИЕ ВНУТРЕННЕЙ РЕЗЬБЫ НОВОЕ (цикл 206) с уравнивающим патроном
8
смонтировать патрон выравнивания длины
8
CYCL DEF: набрать цикл 206 НАРЕЗАНИЕ ВНУТРЕННОЙ
РЕЗЬБЫ НОВОЕ
8
безопасное расстояние: Q200
8
глубина сверления: длина резьбы = расстояние между
поверхностью загатовки и концом резьбы: Q201
8
подача F = обороты шпинделя S x шаг резьбы P: Q206
8
время перерыва внизу (ввести значение между 0 и 0,5 секунды):
Q211
8
коорд. поверхности загатовки: Q203
8
2. безопасное расстояние: Q204
Для правой резьбы активировать шпиндель с M3, для
левой резьбы с M4!
25 CYCL DEF 206 НАРЕЗАНИЕ ВНУТРЕННЕЙ РЕЗЬБЫ
НОВОЕ
Q200=2
;БЕЗОПАСНОЕ РАССТОџНИЕ
Q201=-20
;ГЛУБИНА
Q206=150
;ПОДАчА НА ГЛУБИНУ
Q211=0.25
;ВРЕМџ ПЕРЕРЫВА ВНИЗУ
Q203=+25
;КООРД.ПОВЕРХНОСТИ
Q204=50
;2. БЕЗОПАСНОЕ РАССТОџНИЕ
