49
Циклы
дл
я
изготовлен
ия
отверстий
и
резьбы

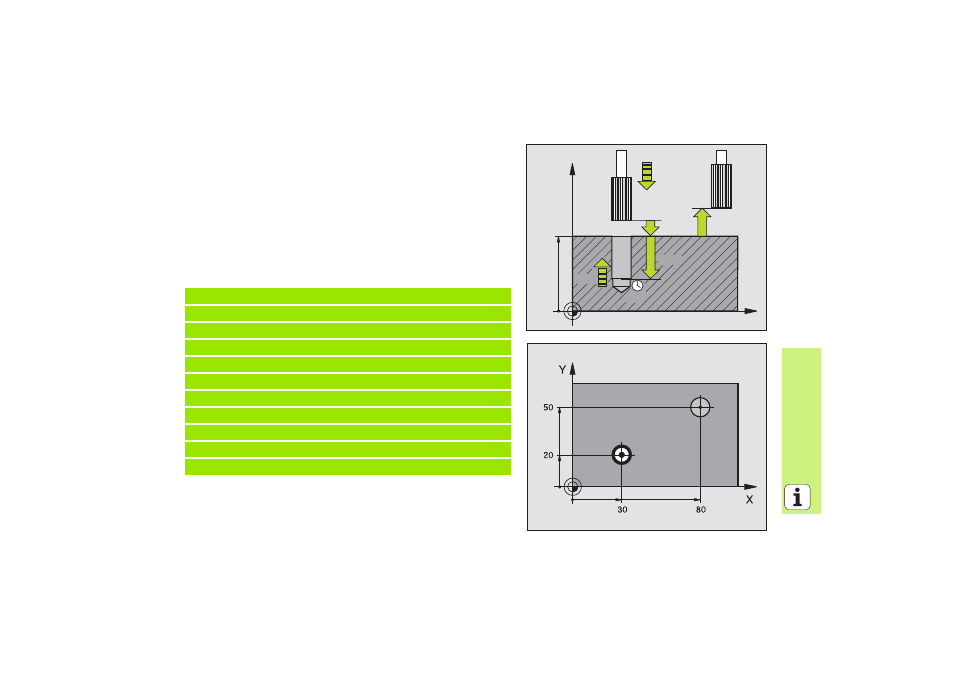

РАЗВЁРТЫВАНИЕ (цикл 201)
8
CYCL DEF: выбор цикла 201 РАЗВЕРТЫВАНИЕ
8
безопасное расстояние: Q200
8
глубина: расстояние поверхности загатовки – дна сверления:
Q201
8
подача врезания: Q206
8
время перерыва внизу: Q211
8
подача возврата: Q208
8
коорд. поверхности загатовки: Q203
8
2. безопасное расстояние: Q204
10 L Z+100 R0 FMAX
11 CYCL DEF 201 РАЗВЕРТЫВАНИЕ
Q200=2
;БЕЗОПАСНОЕ РАССТОџНИЕ
Q201=-15
;ГЛУБИНА
Q206=100
;ПОДАчА НА ГЛУБИНУ
Q211=0.5
;ВРЕМџ ПЕРЕРЫВА ВНИЗУ
Q208=250
;ПОДАчА ВОЗВРАТА
Q203=+20
;КООРД.ПОВЕРХНОСТИ
Q204=100
;2. БЕЗОПАСНОЕ РАССТОџНИЕ
12 CYCL CALL POS X+30 Y+20 M3
13 CYCL CALL POS X+80 Y+50
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
