85
Циклы
дл
я
фре
зерова
н
ия
поверх
ностей
Циклы для фрезерования
поверхностей
Обзор

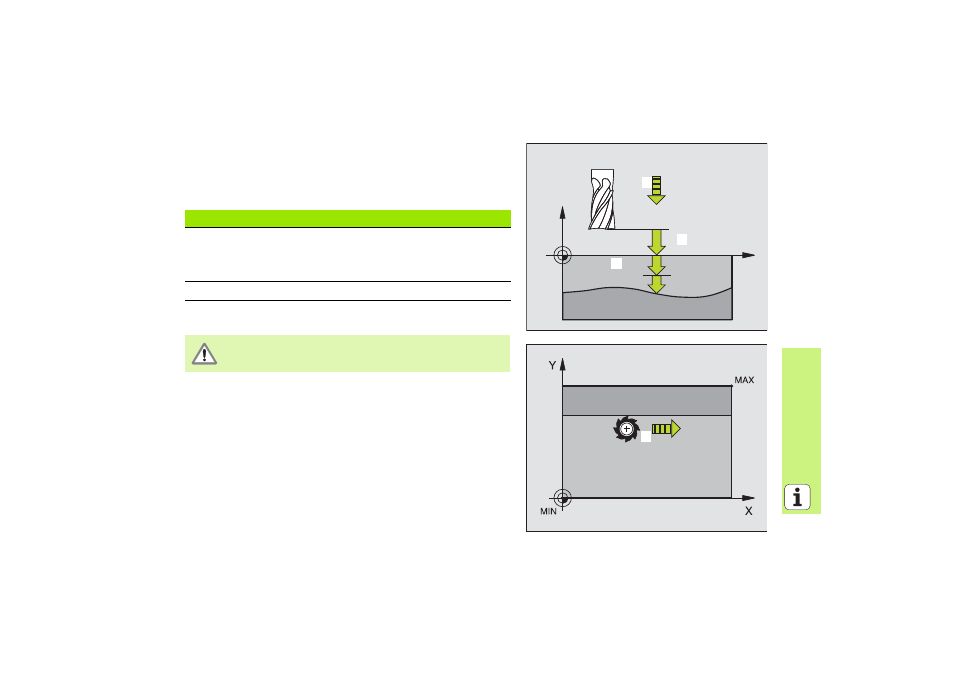

ОТРАБОТКА 3D-ДАННЫХ (цикл 14)
8
CYCL DEF: набрать цикл 30 ОТРАБОТКА ДАННЫХ 3D
8
ПГМ-имя данные оцифровывания
8
MИН-точка диапазон
8
MАКС-точка диапазон
8
безопасное расстояние:
1
8
глубина врезания:
2
8
подача врезания на глубину:
3
8
подача:
4
8
дополнительная функция M.
Распологаемые циклы
30
3D-ДАННЫЕ ОТРАБАТЫВАТЬ
230
ФРЕЗЕРОВАНИЕ ПЛОСКОСТЕЙ
231
ОСНОВНАЯ ПОВЕРХНОСТЬ
232
ФРЕЗЕРОВАНИЕ ПОВЕРХНОСТЕЙ
Цикл требует фрезы с торцовым зубом, режущим по
середине (DIN 844)!
X
Z
13
11
12
14
