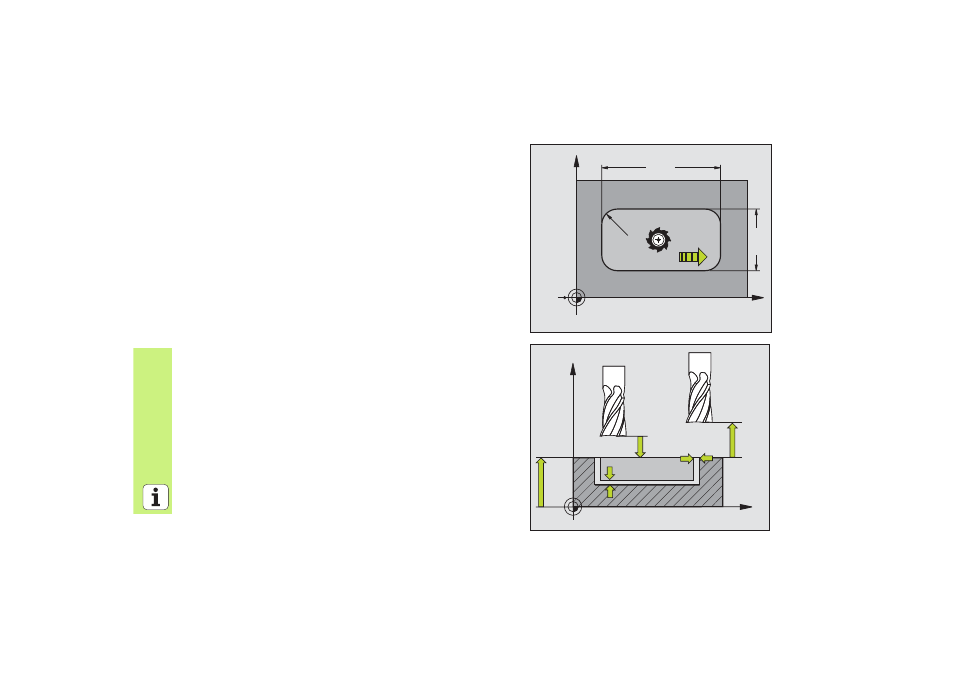

ПРЯМОУГОЛЬНЫЙ КАРМАН (цикл 251)
8
CYCL DEF: выбор цикла 251 ПРЯМОУГОЛЬНЫЙ КАРМАН
8
объем обработки (0/1/2): Q215
8
1. длина бока: Q218
8
2. длина бока: Q219
8
радиус угла: Q220
8
припуск для чистовой обработки со стороны: Q368
8
положение под углом: Q224
8
положение кармана: Q367
8
подача фрезерования: Q207
8
вид фрезерования: Q351. попутное: +1, встречное: -1
8
глубина: расстояние поверхности загатовки – дна кармана: Q201
8
глубина врезания: Q202
8
припуск для чистовой обработки на глубине: Q369
8
подача врезания: Q206
8
врезание при чистовой обработке: Q338
8
безопасное расстояние: Q200
8
коорд. поверхности загатовки: Q203
8
2. безопасное расстояние: Q204
8
коэфицент перекрытия траекторий: Q370
8
стратегия врезания: Q366. 0 = перпендикулярное врезание,
1 = врезание по винтовой линии, 2 = врезание маятниковым
движением
8
подача чистовой обработки: Q385
X
Y
Q21
9
Q218
Q207
Q22
0
X
Z
Q200
Q204
Q203
Q369
Q368
