Функция
PLANE (
оп
ц
и
я
П
О
1)

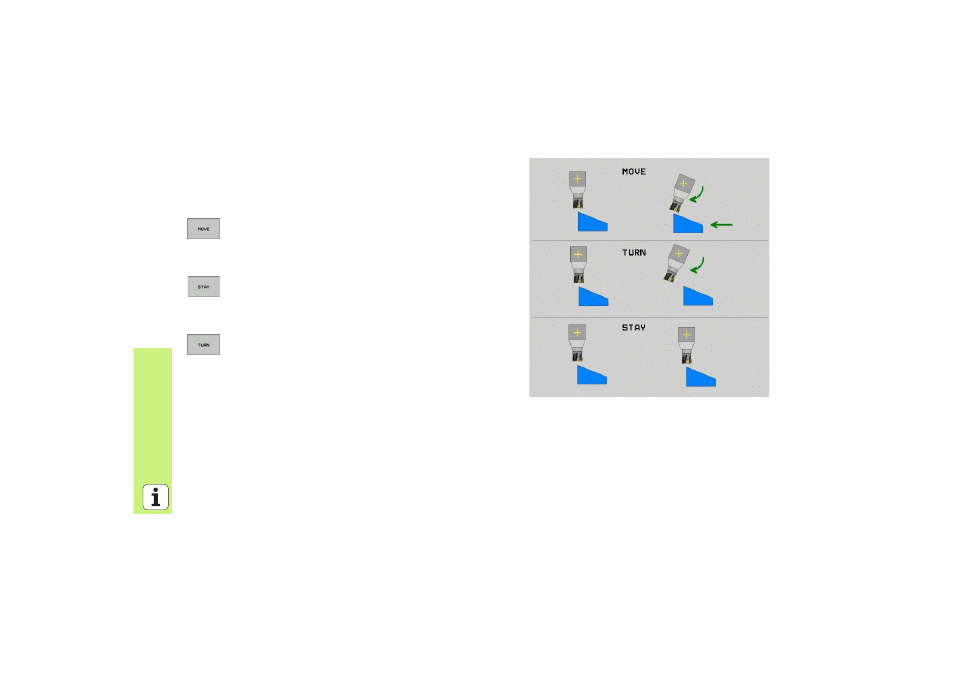

Автоматическое поворочивание
(MOVE/STAY/TURN)
После ввода всех параметров для дефиниции плоскости, надо
определить, как оси вращения поворочиваются на рассчитанные
значения оси:
8
функция PLANE должна автоматически наклонять оси
вращения на рассчитанные значения оси, при чем не
изменяется относительная позиция между деталью и
инструментом. УЧПУ выполняет выравнивающее
движение на линейных осях
8
функция PLANE должна автоматически привести оси
вращения на расчитанные значения, при чем
позиционируются только оси вращения. УЧПУ не
выполняет выравнивающего движения по линейным
осям
8
оператор установливает оси поворота в следующем
отдельном блоке позиционирования
Если оператор набрал опцию MOVE или TURN (PLANE-функция
должна автоматически поворочивать), следует дефинировать еще
два следующих параметра:
8
Расстояние точки поворота от вершины ИНС (инкрементно):
УЧПУ устанавливает инструмент (стол) на величину вершины
инструмента. Через параметр РАССТ перемещаете точку
поворота движения установления по отношении к актуальной
позиции вершины инструмента.
8
Подача? F=: скорость по траектории, с которой инструмент
должен устанавливаться
