Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-03) Pilot
Страница 80
80
SL-
ци
клы

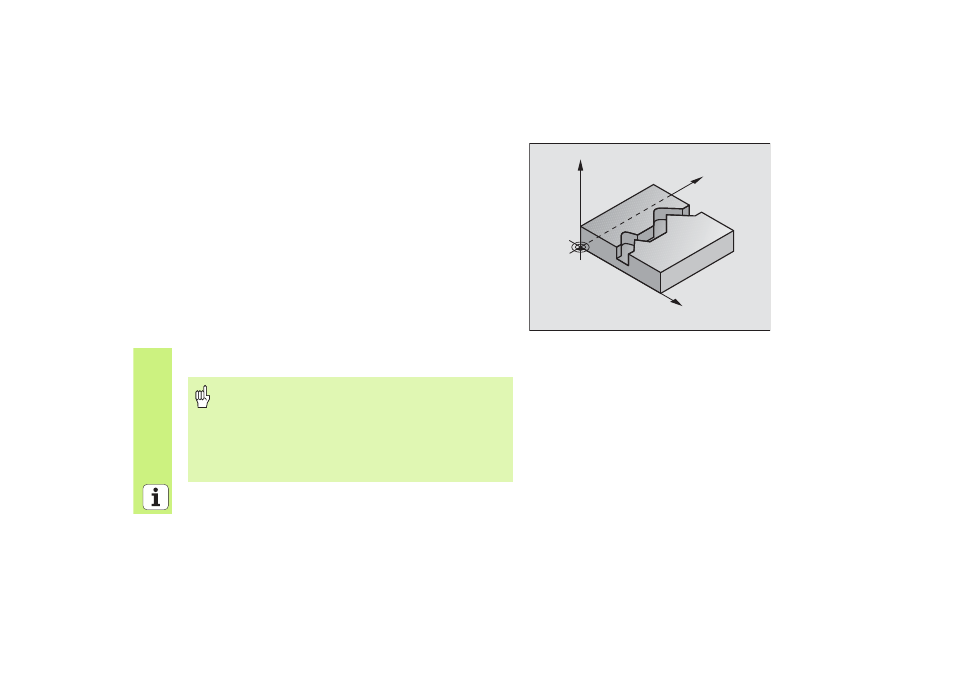

ЛИНИЯ КОНТУРА (цикл 25)
С помощью этого цикла определяются данные для обработки
открытово контура, дефинированные в подпрограмме контура.
8
CYCL DEF: выбор цикла 25 ЛИНИЯ КОНТУРА
8
глубина фрезерования: Q1
8
припуск для чистовой обработки со стороны: Q3. Припуск на
чистовую обработку на плоскости обработки
8
коорд. поверхности загатовки: Q5. координата поверхности
загатовки
8
безопасная высота: Q7: высота, на которой инструмент не
столкивается с загатовкой
8
глубина врезания: Q10
8
подача врезания на глубину: Q11
8
подача фрезерования: Q12
8
вид фрезерования: Q15. попутное фрезерование: Q15 = +1,
встречное фрезерование: Q15 = -1, маятниковым движением,
несколькие врезания: Q15 = 0
Цикл 14 КОНТУР может содержать только один номер
метки!
Подпрограмма может содержать ок. 2048 отрезков
прямой!
После вызова цикла не программировать составных
размеров, опасность столкновения.
После вызова цикла подвести на дефинированную
абсолютную позицию.
Y
X
Z
