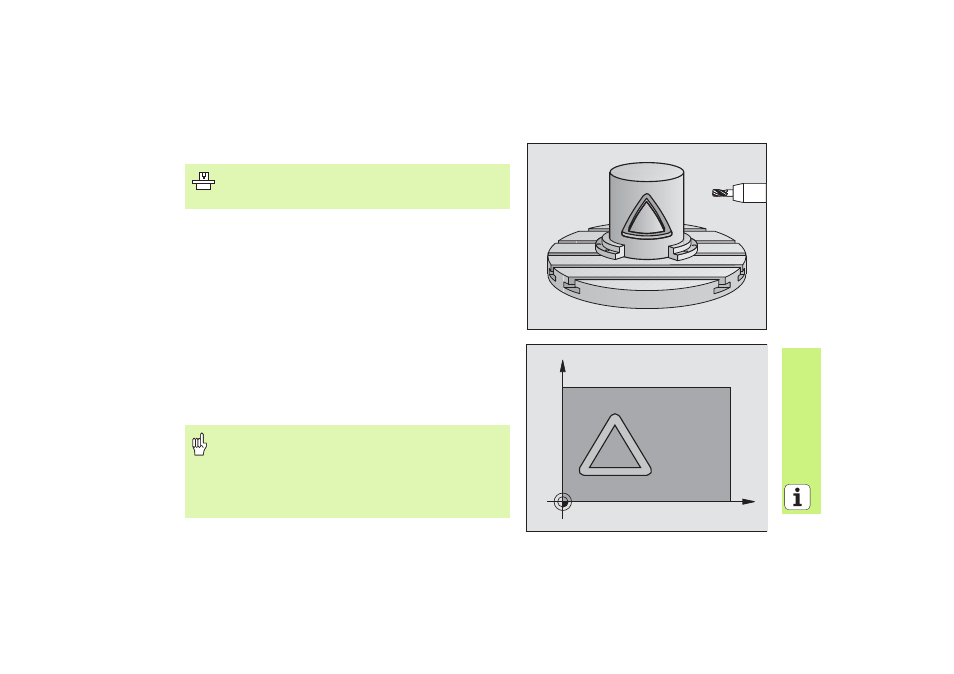

ОБОЛОЧКА ЦИЛИНДРА (цикл 27, ПО-опция 1)
С помощью цикла 27 ОБОЛОЧКА ЦИЛИНДРА можете перенести
дефинированный на развертке контур на боковую поверхность
цилиндра.
8
Дефинировать контур в подпрограмме и используя цикл 14
КОНТУР определить
8
CYCL DEF: набрать цикл 27 ОБОЛОЧКА ЦИЛИНДРА
8
глубина фрезерования: Q1
8
припуск для чистовой обработки со стороны: Q3
8
безопасное расстояние: Q6. расстояние между инструментом и
поверхностью детали
8
глубина врезания: Q10
8
подача врезания на глубину: Q11
8
подача фрезерования: Q12
8
радиус цилиндра: Q16. радиус цилиндра
8
вид простовления размеров: Q17. градусы = 0, мм/дюймы = 1
Станок и УЧПУ должны быть подготовлены
производителем станков для цикла 27 ОБОЛОЧКА
ЦИЛИНДРА !
Загатовка следует зажимать центрически!
Ось инструмента должна лежать перпендикулярно к
оси поворотново стола!
Цикл 14 КОНТУР может содержать только один номер
метки!
Подпрограмма может содержать ок. 1024 отрезков
прямой!
C
Z
