Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-03) Pilot
Страница 106
106
Функция
PLANE (
оп
ц
и
я
П
О
1)

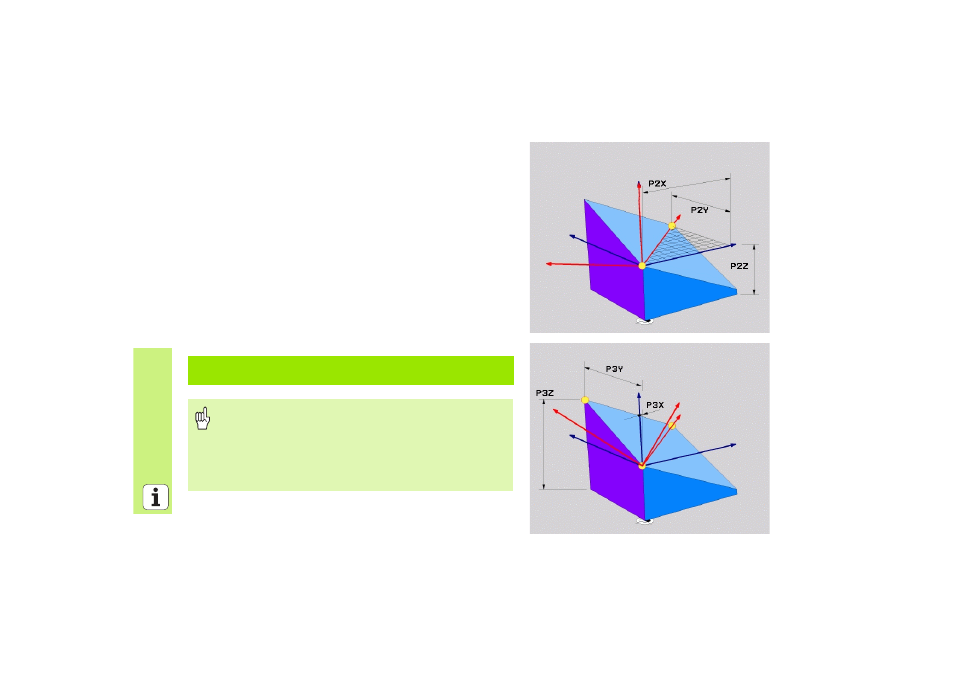

Дефиниция точек (PLANE POINTS)
8
СПЕЦИАЛЬНЫЕ ФУНКЦИИ УЧПУ набрать
8
НАКЛОН ПЛОСКОСТИ ОБРАБОТКИ, PLANE POINTS набрать
8
X-координата 1. точки плоскости?: X-координата P1X
8
Y-координата 1. точки плоскости?: Y-координата P1Y
8
Z-координата 1. точки плоскости?: Z-координата P1Z
8
X-координата 2. точки плоскости?: X-координата P2X
8
Y-координата 2. точки плоскости?: Y-координата P2Y
8
Z-координата 2. точки плоскости?: Z-координата P2Z
8
X-координата 3. точки плоскости?: X-координата P3X
8
Y-координата 3. точки плоскости?: Y-координата P3Y
8
Z-координата 3. точки плоскости?: Z-координата P3Z
8
Дальше с помощью свойств позиционирования (смотри
“Автоматическое поворочивание (MOVE/STAY/TURN)” на
5 POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20
P3X+0 P3Y+41 P3Z+32.5 MOVE ABST10 F500
Обратите внимание перед программированием
Соединение от точки 1 до точки 2 определяет
направление наклоненной главной оси ((X при оси
инструментов Z).
Эти три точки определяют наклон плоскости. Положение
активной нулевой точки не изменяется УЧПУ.
