12

Основы

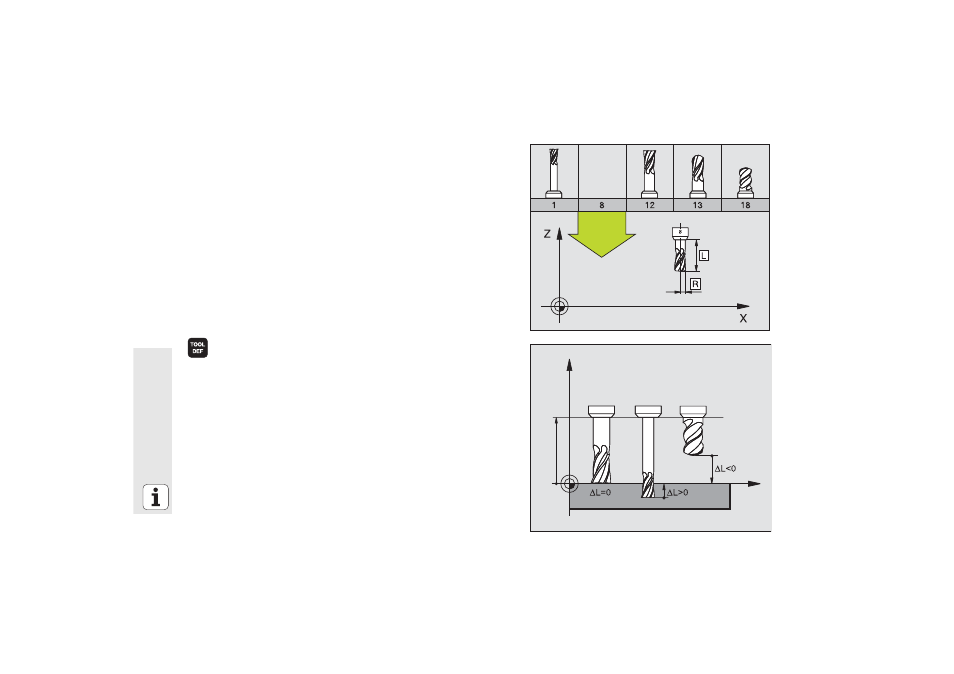

Дефинирование инструментов

Данные инструмента
Каждый инструмент обозначается номером инструмента от 0 до 254.

Если оператор работает с таблицами инструментов, то может он

пользоваться высшими номерами и дополнительно присуждать

названия инструментов.

Ввод данных инструмента
Данные инструмента (длина L и радиус R) могут записываться:

„

в виде таблицы инструментов (центрально, программа TOOL.T)

или

„

непосредственно в программе используя TOOL DEF-кадров

(локально)

8

номер инструмента

8

длина инструмента L

8

радиус инструмента R

8

длину инструмента следует программировать в качестве разницы

длины L0 относительно нулевого инструмента:

„

L>L0: инструмент длиннее чем нулевой инструмент

„

L<L0: инструмент короче чем нулевой инструмент

8

действительную длину инструмента следует определить

используя задатчик, программируется обнаруженная длина.

Z

X

L

0
