88
Циклы
дл
я
фре
зерова
н
ия
поверх
ностей

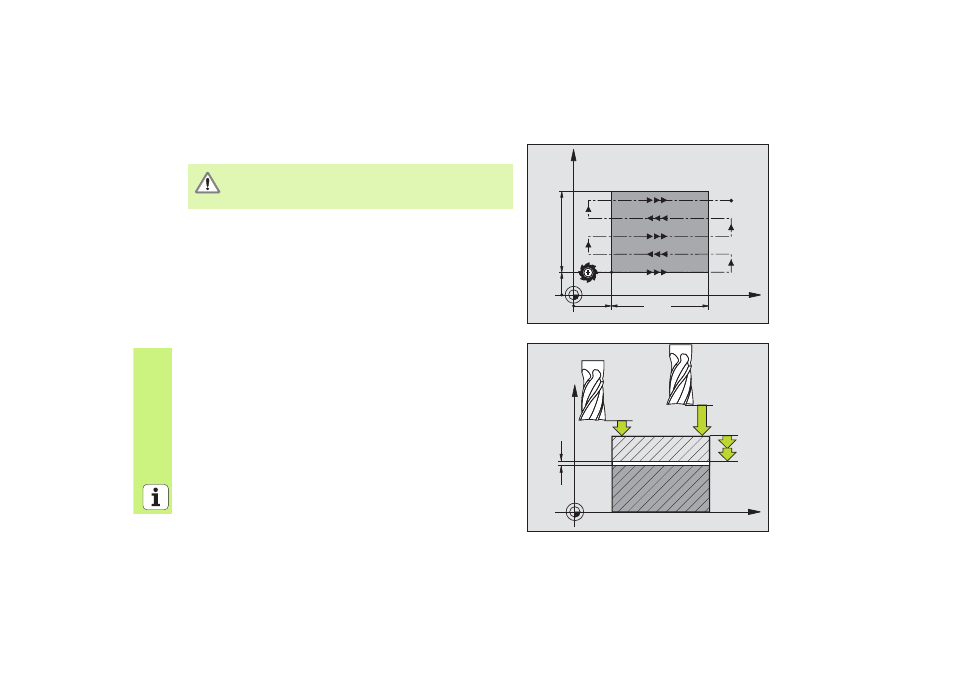

ФРЕЗЕРОВАНИЕ ПЛОСКОСТЕЙ (цикл 232)
8
CYCL DEF: выбор цикла 232 ФРЕЗЕРОВАНИЕ ПОВЕРХНОСТЕЙ
8
стратегия обработки: Q389
8
точка старта 1-ой оси: Q225
8
точка старта 2-ой оси: Q226
8
точка старта 3. оси: Q227
8
конечная точка 3. оси: Q386
8
1. длина бока: Q218
8
2. длина бока: Q219
8
максимальная глубина врезания: Q202
8
припуск для чистовой обработки на глубине: Q369
8
макс. коэфицент перекрытия траекторий: Q370
8
подача фрезерования: Q207
8
подача чистовой обработки: Q385
8
подача предпозиционирования: Q253
8
безопасное расстояние: Q200
8
безопасное расстояние боковое: Q357
8
2. безопасное расстояние: Q204
2. Так ввести безопасное расстояние Q204, чтобы не
наступило столкновение с загатовкой или зажимными
приспособлениями!
X
Y
Q226
Q225
Q21
9
Q218
X
Z
Q202
Q200
Q204
Q369
