SL-
ци
клы
Общие сведения

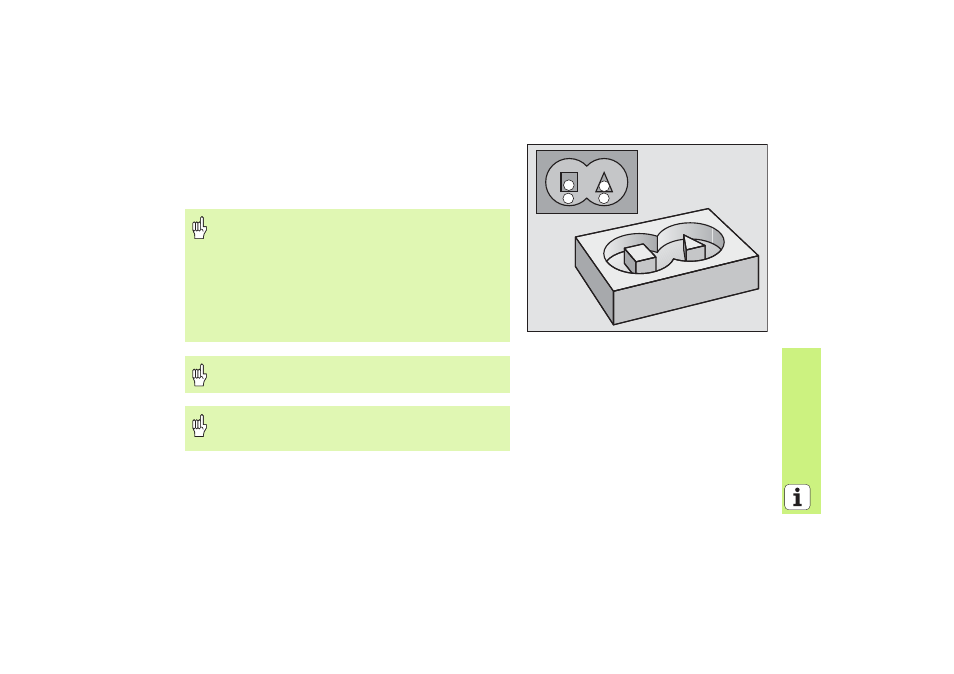

SL-циклы являются выгодными, если контуры состоят из нескольких
подконтуров (максимальноl 12 островов или карманов).
Подконтуры дефинируются в подпрограммах.
Для подконтуров следует учитывать:
„ В случае кармана контур пробегает внутри, в случае
острова на наружии!
„ Движения подвода и отвода как и врезание по оси
инструмента не могут программироваться!
„ Приведенные в цикле 14 КОНТУР подконтуры должны
образовать закрытые контуры!
„ Память для SL-цикла ограничена. Можете в одном SL-
цикле программировать нпр. максимально 2048 кадров
прямых.
Контур для цикла 25 ЛИНИЯ КОНТУРА не должен быть
закрытым!
Перед прогоном программы отработать графическое
моделирование. Оно обнаруживает, правильно ли
дефинированы контуры!
A
C D
B
