Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-03) Pilot
Страница 91
91
Циклы
дл
я
перес
чёта
координа
т

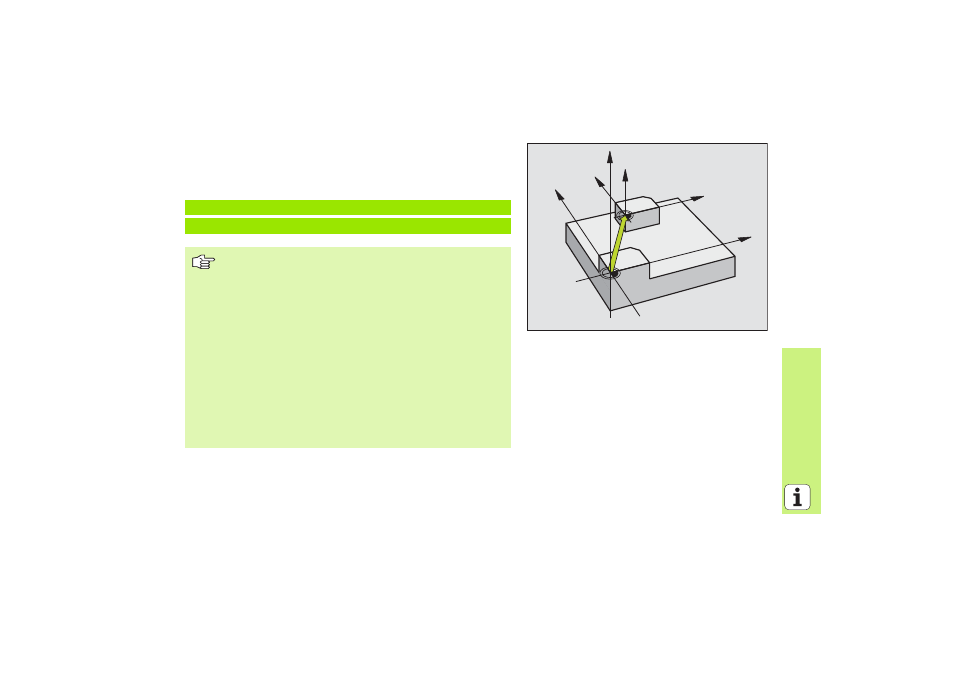

УСТАНОВЛЕНИЕ ОПОРНОЙ ТОЧКИ (цикл 247)
8
CYCL DEF: набрать цикл 247 УСТАНОВЛЕНИЕ ОПОРНОЙ ТОЧКИ
8
номер опорной точки: Q339. номер новой опорной точки
записать из таблицы предустановки (рreset)
13 CYCL DEF 247 УСТАНОВЛЕНИЕ ОПОРНОЙ ТОЧКИ
Q339=4
;НОМЕР БАЗОВОЙ ТОЧКИ
При активировании опорной точки из таблицы Preset,
УЧПУ сбросывает все активные пересчеты координат,
активированные с помощью следующих циклов:
Цикл 7, смещение нулевой точки
Цикл 8, зеркальное отражение
Цикл 10, поворот
Цикл 11, размерный коэфицент
Цикл 26, размерный коэфицент специфический для оси
Пересчет координат из цикла 19, Наклон плоскости
обработки остается активным.
Если оператор активирует номер предустановки 0
(строка 0), тогда активируете опорную точку,
установленную в ручном режиме работы мануально.
В режиме работы PGM-тест цикл 247 не действует.
Z
Z
X
X
Y
Y
