ДАННЫЕ КОНТУРА (цикл 20)

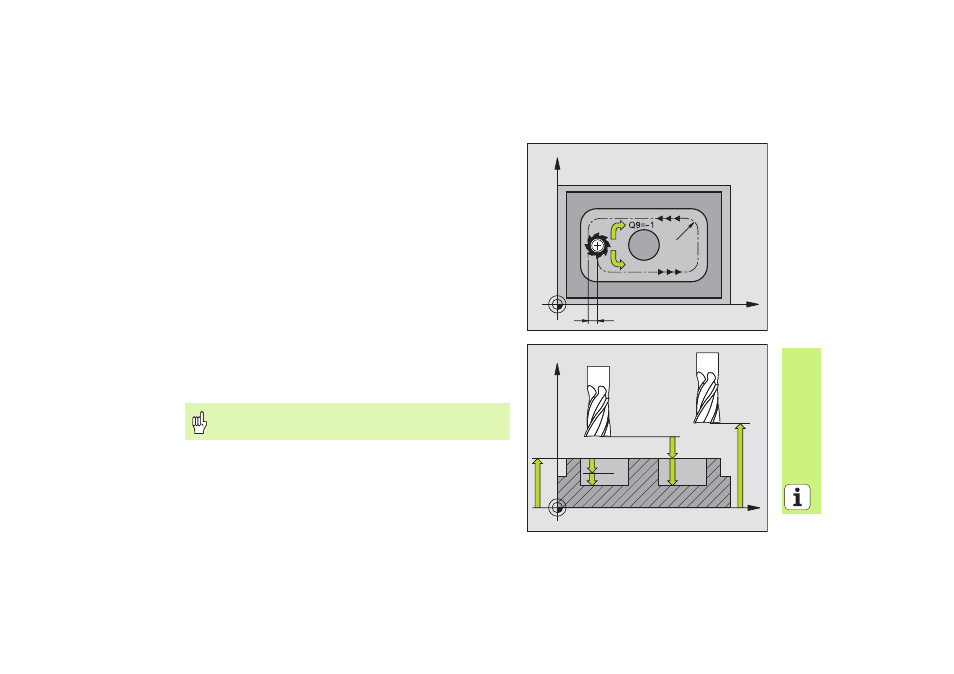

В цикле 20 ДАННЫЕ КОНТУРА определяются все данные
обработки для циклов 21 до 24.
8
CYCL DEF: выбор цикла 20 ДАННЫЕ КОНТУРА
8
глубина фрезерования: расстояние поверхности загатовки – дна
кармана: Q1
8
коэфицент перекрытия траекторий: Q2
8
припуск для чистовой обработки со стороны: Q3
8
припуск для чистовой обработки дна Q4
8
коорд. поверхности загатовки: координата поверхности детали
относительно актуальной нулевой точки: Q5
8
безопасное расстояние: расстояние нструмента – поверхность
загатовки: Q6
8
безопасная высота: высота, на которой не может произойти
столкновение с загатовкой: Q7
8
внутрениий радиус закругления: радиус закругления траектории
центра инстурмента на внутренних углах: Q8
8
направление вращения: Q9: по часовой стрелке Q9 = -1, против
часовой стрелки Q9 = +1
Цикл 20 ДАННЫЕ КОНТУРА действует с его дефиниции!
X
Y
k
Q9=+1
Q8
X
Z
Q6
Q7
Q1
Q10
Q5
