67

Ка

рманы

, цап

ф

ы

и

кан

авк

и

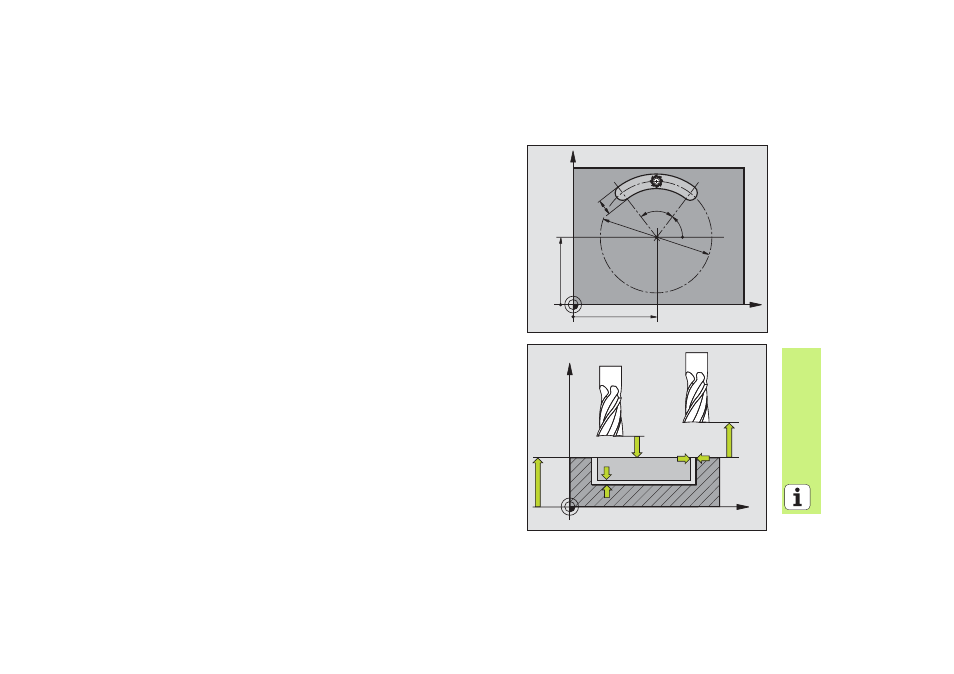

КРУГЛАЯ КАНАВКА (цикл 254)

8

CYCL DEF: набрать цикл 254 КРУГЛАЯ КАНАВКА

8

объем обработки (0/1/2): Q215

8

2. длина бока: Q219

8

припуск для чистовой обработки со стороны: Q368

8

диаметр делительной окружности: Q375

8

положение канавки (0/1/2/3): Q367

8

середина 1-ой оси: Q216

8

середина 2-ой оси: Q217

8

угол старта: Q376

8

угол раствора паза: Q248

8

шаг угла: Q378

8

количество рабочих ходов: Q377

8

подача фрезерования: Q207

8

вид фрезерования: Q351. попутное: +1, встречное: -1

8

глубина: расстояние поверхности загатовки – дна канавки: Q201

8

глубина врезания: Q202

8

припуск для чистовой обработки на глубине: Q369

8

подача врезания: Q206

8

врезание при чистовой обработке: Q338

8

безопасное расстояние: Q200

8

коорд. поверхности загатовки: Q203

8

2. безопасное расстояние: Q204

8

стратегия врезания: Q366. 0 = перпендикулярное врезание,

1 = врезание по винтовой линии

8

подача чистовой обработки: Q385

X

Y

Q248

Q376

Q219

Q375

Q216

Q217

X

Z

Q200

Q204

Q203

Q369

Q368
