Образцы
точек
ОБРАЗЦЫ ТОЧЕК НА ЛИНИЯХ (цикл 221)
8
CYCL DEF: набрать цикл 221 ОБРАЗЦЫ ТОЧЕК НА ЛИНИЯХ
8
точка старта 1-ой оси: Q225
8
точка старта 2-ой оси: Q226
8
расстояние 1. оси: Q237
8
расстояние 2. оси: Q238
8
количество граф: Q242
8
количество строк: Q243
8
положение под углом: Q224
8
безопасное расстояние: Q200
8
коорд. поверхности загатовки: Q203
8
2. безопасное расстояние: Q204
8
отвод на безопасную высоту: Q301
УЧПУ предпозиционирует инструмент по оси инструментов и на
плоскости обработки автоматически.
Цикл 221 ОБРАЗЦЫ ТОЧЕК НА ЛИНИЯХ действует с
момента его дефинирования!
Цикл 221 вызывает автоматически последний
дефинированный цикл обработки!
Вместе с циклом 221 можете комбинировать
следующие циклы: 1, 2, 3, 4, 5, 17, 200, 201, 202, 203,
204, 205, 206, 207, 208, 209, 212, 213, 214, 215, 240, 251,
252, 253, 262, 263, 264, 265, 267
Безопасное расстояние, коорд. поверхности загатовки
и 2.безопасное расстояние действуют всегда из цикла
221!

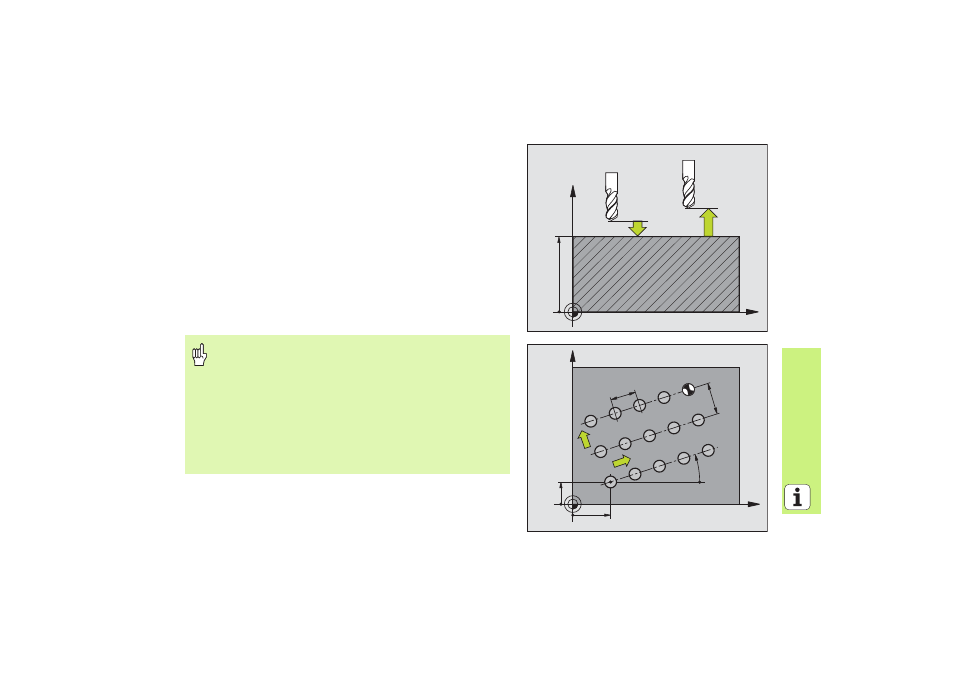

X
