Циклы
дл
я
фре
зерова
н
ия
поверх
ностей

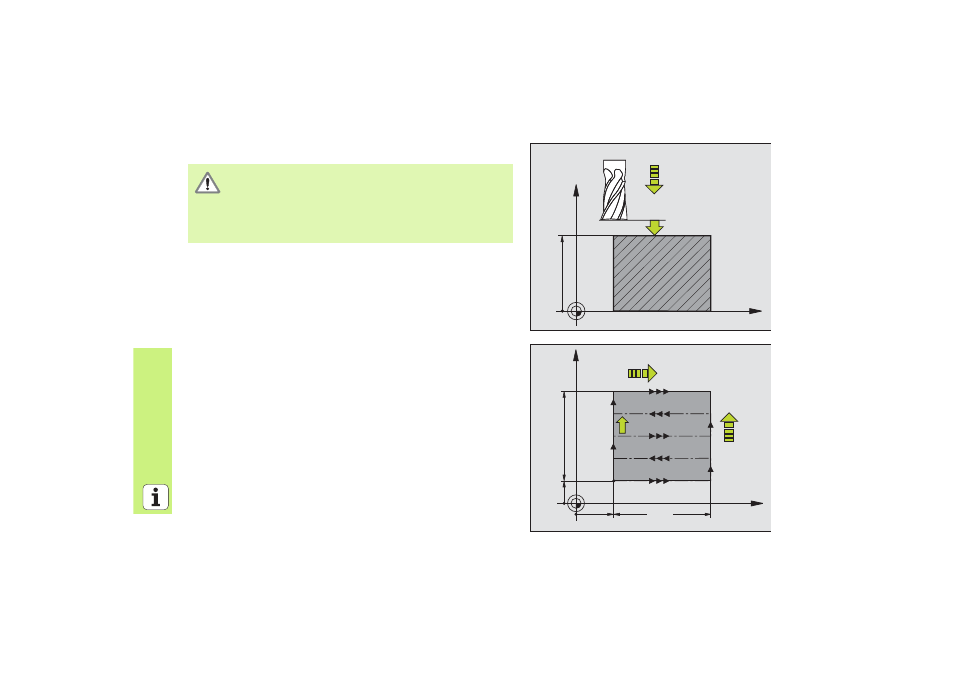

ФРЕЗЕРОВАНИЕ ПОВЕРХНОСТЕЙ (цикл 230)
8
CYCL DEF: выбор цикла 230 ФРЕЗРОВАНИЕ ПЛОСКОСТЕЙ
8
точка старта 1-ой оси: Q225
8
точка старта 2-ой оси: Q226
8
точка старта 3-ой оси: Q227
8
1. длина бока: Q218
8
2. длина бока: Q219
8
колинчество проходов: Q240
8
подача врезания на глубину: Q206
8
подача фрезерования: Q207
8
подача поперечно: Q209
8
безопасное расстояние: Q200
УЧПУ позиционирует инструмент – исходя с актуальной
позиции – сначала на плоскости обработки и затем на
оси инструмента в точке старта. Так
предпозиционировать инструмент, чтобы не наступило
столкновение с загатовкой или зажимными
приспособлениями!
X
Z
Q200
Q227
Q206
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
