70
Ка
рманы
, цап
ф
ы
и
кан
авк
и

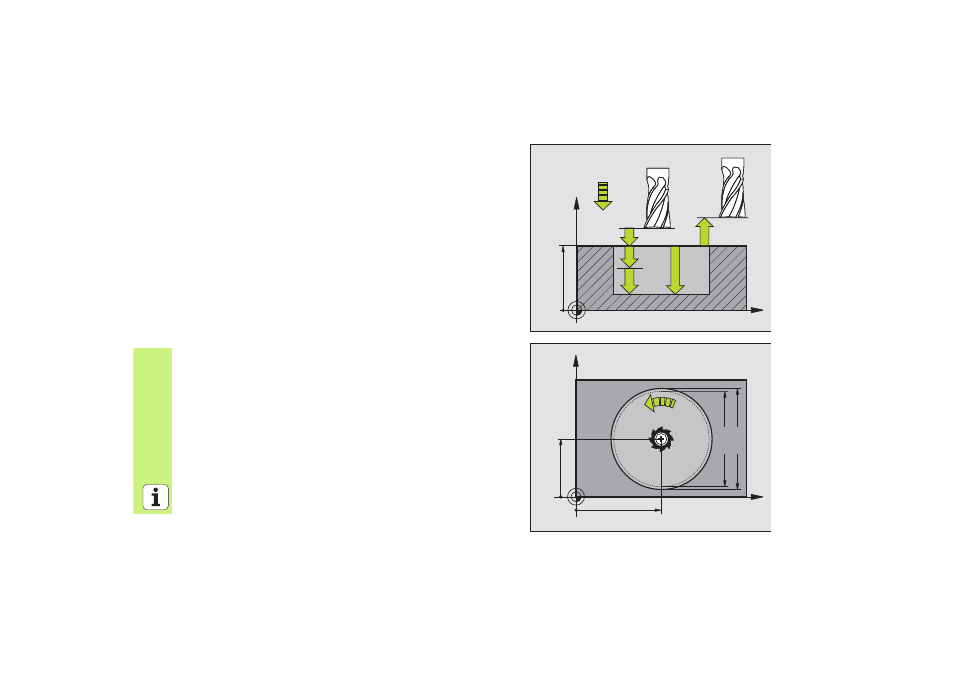

ЧИСТОВАЯ ОБРАБОТКА КРУГЛОВО КАРМАНА
(цикл 214)
8
CYCL DEF: выбор цикла 214 ЧИСТОВАЯ ОБРАБОТКА
КРУГЛОВО КАРМАНА
8
безопасное расстояние: Q200
8
глубина: расстояние поверхности загатовки – дна кармана: Q201
8
подача врезания: Q206
8
глубина врезания: Q202
8
подача фрезерования: Q207
8
коорд. поверхности загатовки: Q203
8
2. безопасное расстояние: Q204
8
середина 1-ой оси: Q216
8
середина 2-ой оси: Q217
8
диаметр обрабатываемой детали: Q222
8
диаметр готовой детали: Q223
УЧПУ предпозиционирует инструмент автоматически по оси
инструмнтов и на плоскости обработки. В случае глубины врезания
больше или равной глубине инструмент перемещается одним ходом
на глубину.
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
X
Y
Q222
Q217
Q216
Q207
Q223
