Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-03) Pilot
Страница 102
102
Функция
PLANE (
оп
ц
и
я
П
О
1)
Дефиниция пространственного угла
(PLANE SPATIAL)
8
СПЕЦИАЛЬНЫЕ ФУНКЦИИ УЧПУ набрать
8
НАКЛОН ПЛОСКОСТИ ОБРАБОТКИ, PLANE SPATIAL набрать
8

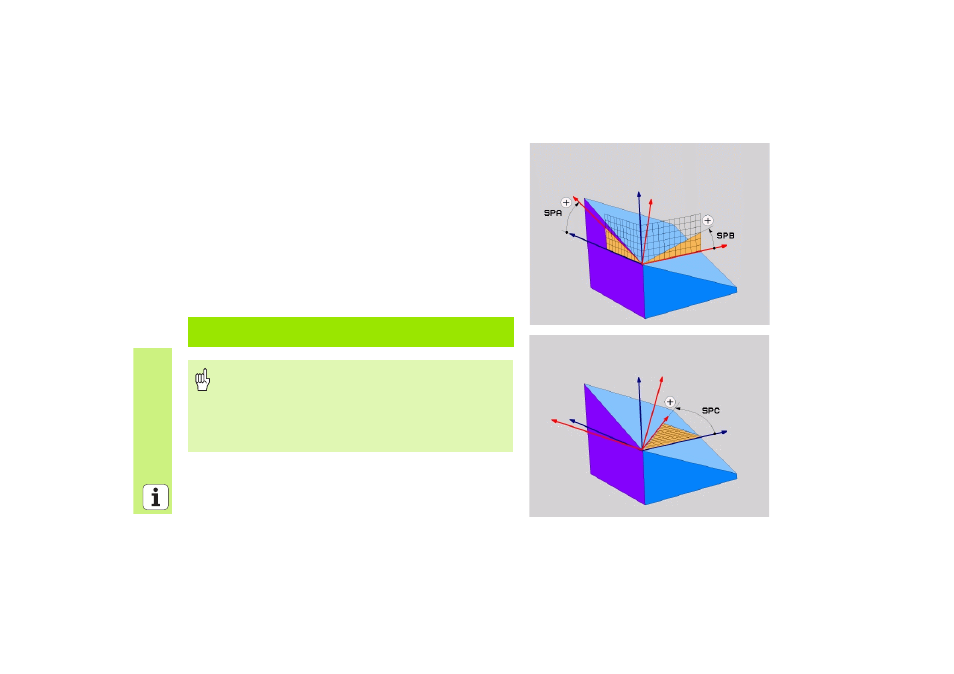

Пространственный угол A?: угол поворота SPA вокруг
постаянной оси станка X (смотри рисунок справа вверху)
8
Пространственный угол B?: угол поворота SPB вокруг
постаянной оси станка Y (смотри рисунок справа вверху)
8
Пространственный угол C?: угол поворота SPC вокруг
постаянной оси станка Z (смотри рисунок справа внизу)
8
Дальше с помощью свойств позиционирования (смотри
“Автоматическое поворочивание (MOVE/STAY/TURN)” на
5 PLANE SPATIAL SPA+27 SPB+0 SPC+45 MOVE ABST10 F50
0 SEQ-
Обратите внимание перед программированием
Оператор должен определять всегда все три
пространственных угла SPA, SPB und SPC, даже если
один из углов составляет 0.
Описанная выше последовательность поворотов
действует независимо от активной оси инструмента.
