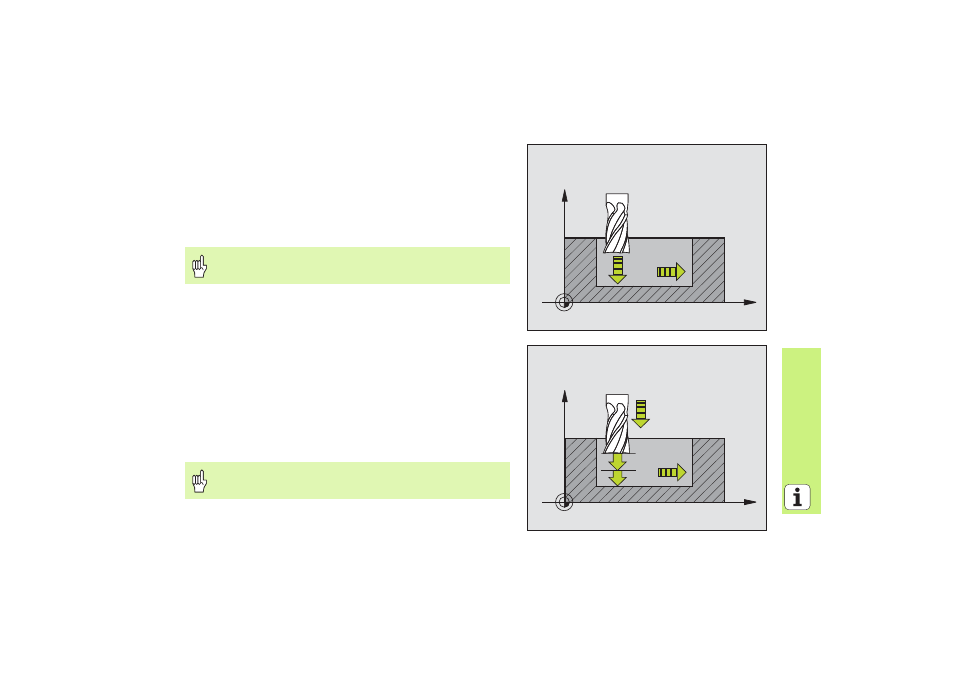

ЧИСТОВАЯ ОБРАБОТКА НА ГЛУБИНЕ (цикл 23)
Предусмотренная для обработки плоскость обрабатывается на
размер припуска чистовой обработки дна параллельно к контуру.
8
CYCL DEF: набрать цикл 23 ЧИСТОВАЯ ОБРАБОТКА ДНА
8
подача врезания на глубину: Q11
подача очистки: Q12
8
подача возврата: Q208
ЧИСТОВАЯ ОБРАБОТКА СО СТОРОНЫ (цикл 24)
Чистовая обработка отдельных подконтуров.
8
CYCL DEF: набрать цикл 24 ЧИСТОВАЯ ОБРАБОТКА БОКА
8
направление вращения: Q9. по часовой стрелке Q9 = -1, против
часовой стрелки Q9 = +1
8
глубина врезания: Q10
8
подача врезания на глубину: Q11
8
подача очистки: Q12
8
припуск для чистовой обработки со стороны: Q14: припуск для
многократной чистовой обработки
Вызывать цикл 22 ПРОТЯГИВАНИЕ перед циклом 23!
X
Z
Q11
Q12
Вызывать цикл 22 ПРОТЯГИВАНИЕ перед циклом 24!
X
Z
Q11
Q12
Q10
